Các tổ hợp cơ khí hiện đại hoạt động dưới tải nhiệt, hóa chất và ma sát kết hợp đặt kỳ vọng cao vào các bộ phận bịt kín và dự phòng. Nhiều thành phần polymer thông thường xuống cấp nhanh chóng dưới áp lực mang tính chu kỳ liên tục, dẫn đến việc phải bảo trì phần cứng thường xuyên và gián đoạn hoạt động ngoài dự kiến. Các nhóm kỹ thuật cần hiểu hành vi cụ thể của vật liệu, các ràng buộc lắp ráp và sự phù hợp với điều kiện vận hành để kéo dài thời gian chạy của thành phần.Nhẫn PEEKmang lại hiệu suất cân bằng đa chiều nhằm giải quyết nhiều dạng lỗi thường gặp bên trong phần cứng công nghiệp phức tạp.
Polyetheretherketone thuộc họ polyme nhiệt dẻo thơm được biết đến với công suất cơ học ổn định trên phạm vi làm việc rộng. Nhựa nền có thể được kết hợp với các vật liệu độn khác nhau để điều chỉnh khả năng chống mài mòn, độ cứng và độ dẫn nhiệt nhằm phù hợp với yêu cầu lắp ráp mục tiêu. Mỗi biến thể phụ mang lại sự đánh đổi riêng biệt mà các kỹ sư phải cân nhắc trước khi có thông số kỹ thuật cuối cùng.
Sự ổn định nội tại của vật liệu tạo thành nền tảng cho chu kỳ dịch vụ kéo dài. Khả năng hấp thụ độ ẩm thấp giúp giảm thiểu sự thay đổi kích thước khi các bộ phận gặp phải không khí ẩm hoặc chất lỏng làm việc gốc nước. Khả năng chống cháy được tích hợp vào cấu trúc polyme cơ bản mà không cần thêm chất phụ gia halogen, giúp tăng thêm độ tin cậy cho thiết bị tiếp xúc với các hiện tượng nhiệt bất ngờ. Sự giãn nở nhiệt vẫn tương đối thấp trong số các loại nhựa nhiệt dẻo, duy trì tính nhất quán về kích thước khi phần cứng quay vòng giữa trạng thái hoạt động nóng và lạnh.
Tùy chọn phụ sửa đổi các đặc điểm cơ bản. Hỗn hợp sợi carbon tăng cường độ bền nén và độ dẫn nhiệt. Phụ gia bột PTFE giúp giảm ma sát bề mặt hơn nữa cho các giao diện tiếp xúc động. Sợi thủy tinh cải thiện độ cứng nhưng có thể làm tăng tương tác mài mòn đối với các bề mặt kim loại giao phối nhất định. Điều quan trọng là phải kết hợp thành phần chất độn với các thông số môi trường, áp suất và chuyển động chính xác thay vì chọn các loại được sửa đổi hoàn toàn dựa trên bảng dữ liệu thông số kỹ thuật chung.
Các bộ phận bịt kín và dự phòng vẫn chịu áp lực nén liên tục sau khi được lắp đặt bên trong các khoang đệm. Creep mô tả biến dạng vĩnh viễn chậm được gây ra bởi lực nén tĩnh theo thời gian. Khi từ biến tích tụ vượt quá ngưỡng chấp nhận được, lực tải trước giảm xuống, đường rò rỉ mở ra và hiệu quả bịt kín giảm đi. Vật liệu polyetheretherketone chất lượng cao ngăn chặn sự phát triển từ biến ngay cả trong trạng thái vận hành ở nhiệt độ cao, giúp phần cứng duy trì lực tiếp xúc giữa các bề mặt thích hợp trong khoảng thời gian hoạt động dài.
Độ mỏi cơ học theo chu kỳ là một nguyên nhân chính khác gây suy thoái thành phần. Phần cứng chuyển động tịnh tiến, quay hoặc chuyển động áp suất buộc các bộ phận polyme phải thực hiện các chu kỳ tải-dỡ lặp đi lặp lại. Nhiều vật liệu polymer phát triển các vết nứt vi mô sau hàng triệu sự kiện có tính chu kỳ, dẫn đến hư hỏng bề mặt có thể nhìn thấy và hỏng hóc về chức năng.Nhẫn PEEKduy trì hiệu suất kết cấu ổn định trong các điều kiện chuyển động áp suất-nhiệt độ kết hợp, khiến chúng phù hợp với các cụm lắp ráp có số chu kỳ khối lượng lớn.
Ma sát và mài mòn trực tiếp xác định tuổi thọ sử dụng được của phần cứng tiếp xúc động. Sự mài mòn bề mặt tăng dần làm thay đổi hình dạng mặt cắt ngang và phá vỡ sự tiếp xúc bề mặt cần thiết. Các loại polyme không độn mang lại hiệu suất ma sát cơ bản vững chắc, trong khi các công thức phức hợp đẩy xa hơn các ranh giới chống mài mòn. Nhiệt ma sát giảm làm chậm quá trình lão hóa do nhiệt bên trong ma trận polymer, tạo ra phản hồi tích cực để kéo dài thời gian chạy linh kiện.
Không thể bỏ qua việc hoàn thiện bề mặt phần tiếp giáp. Ngay cả phần cứng polyme chất lượng cao cũng sẽ bị mài mòn nhanh hơn khi chạy trên bề mặt kim loại quá thô. Tài liệu kỹ thuật phải xác định các thông số độ nhám chấp nhận được cho trục, vỏ và bề mặt đệm cùng với việc lựa chọn loại vật liệu polymer.
Phần cứng công nghiệp trong thế giới thực hiếm khi khiến các bộ phận chỉ phải chịu một nguồn áp lực tại một thời điểm. Hầu hết các môi trường vận hành đều kết hợp nhiệt độ, áp suất và mức độ tiếp xúc với môi trường hóa chất, đẩy nhanh quá trình lão hóa vật liệu so với các điều kiện thử nghiệm riêng biệt trong phòng thí nghiệm. Các polyme có mục đích chung thường phồng lên, làm mềm hoặc phát triển vết nứt do ứng suất khi phải chịu các điều kiện làm việc đa yếu tố.
Polyetheretherketone cho thấy khả năng tương thích phổ rộng với các dung môi hữu cơ, dầu khoáng, chất bôi trơn và nhiều dung dịch hóa chất dạng nước. Chỉ một nhóm nhỏ các tác nhân hóa học có nồng độ cao mới tạo ra sự phân hủy vật liệu có thể đo lường được. Quán tính hóa học như vậy bảo toàn hình dạng kích thước và tính toàn vẹn bề mặt sau khi ngâm lâu dài bên trong chất lỏng xử lý. Việc xác nhận tính tương thích của vật liệu đối với từng môi trường làm việc cụ thể vẫn cần thiết trước khi chốt thiết kế cuối cùng.
Khả năng chống thủy phân nổi bật trong các tình huống tiếp xúc với nước nóng và hơi nước. Nhiều polyme hiệu suất cao bị phân hủy phân tử khi tiếp xúc với hơi nước nóng liên tục. Polyme này duy trì các đặc tính cơ học cốt lõi trong các chu trình hơi nước lặp đi lặp lại, mở rộng phạm vi ứng dụng có thể sử dụng được trong phần cứng xử lý chất lỏng. Các kỹ sư nên nhớ rằng áp suất sẽ khuếch đại tốc độ tấn công hóa học trong nhiều tổ hợp tiếp xúc với chất lỏng và dữ liệu ngâm trong phòng thí nghiệm không phải lúc nào cũng phản ánh hoàn hảo các kết quả ở điều kiện hiện trường.
Ngay cả các thành phần polymer được xác định rõ cũng có thể rút ngắn thời gian chạy khi hình dạng vòng đệm, phương pháp lắp đặt hoặc giá trị khe hở được cấu hình không đúng. Chỉ riêng loại vật liệu không thể bù đắp cho các quyết định thiết kế cơ khí kém. Các nhóm kỹ thuật nên coi thông số kỹ thuật của thành phần và thiết kế khoang tuyến là các nhiệm vụ kỹ thuật được liên kết thay vì các quy trình công việc riêng biệt.

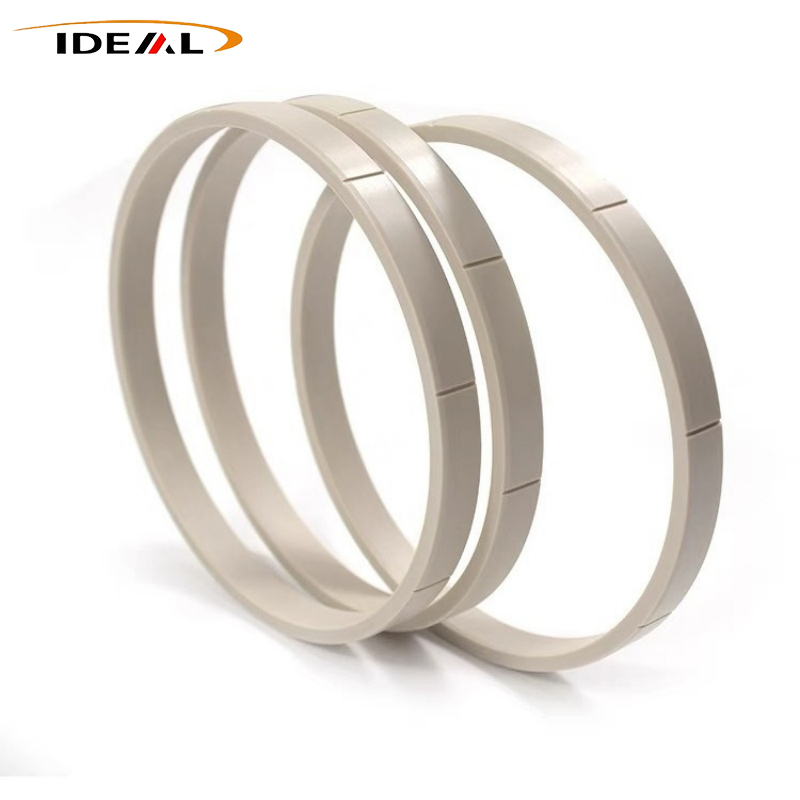

Cấu hình vòng dự phòng đại diện cho một trong những mẫu triển khai phổ biến nhất. Trong điều kiện áp suất cao, vật liệu bịt kín bằng chất đàn hồi mềm có thể ép vào các khe hở của đệm và gây ra hư hỏng kiểu đùn. Phần cứng dự phòng bằng polyme cứng chặn các đường dẫn đùn và duy trì tính toàn vẹn của phần tử bịt kín sơ cấp.Nhẫn PEEKthường xuyên thực hiện vai trò vòng dự phòng này trong cụm van và xi lanh áp suất cao trên nhiều lĩnh vực công nghiệp.
Không phải mọi ứng dụng bịt kín đều yêu cầu phần cứng bằng nhựa nhiệt dẻo hiệu suất cao. Nhiệm vụ bịt kín tĩnh ở điều kiện nhẹ có thể áp dụng các giải pháp polyme hoặc chất đàn hồi thay thế. Việc lựa chọn vật liệu phải luôn tuân theo việc đánh giá đầy đủ các giới hạn của điều kiện vận hành thực tế.
Yêu cầu lắp ráp đòi hỏi tồn tại trên nhiều lĩnh vực công nghiệp khác nhau. Mỗi ứng dụng mang đến sự kết hợp độc đáo của riêng nó giữa phạm vi áp suất, đường bao nhiệt độ, loại chuyển động và cấu hình phương tiện tiếp xúc. Việc ánh xạ các thông số làm việc thực tế tới khả năng của vật liệu hỗ trợ việc lựa chọn thành phần chính xác và hoạt động lâu dài của phần cứng có thể dự đoán được.
Trong các lĩnh vực hoạt động này, việc cải thiện thời gian chạy thành phần bắt nguồn từ sự lựa chọn cấp vật liệu phù hợp cùng với thiết kế hình học tuyến tính chu đáo. Lỗi thành phần quan sát được tại hiện trường thường bắt nguồn từ việc thu thập dữ liệu điều kiện vận hành không đầy đủ trong các giai đoạn thiết kế ở giai đoạn đầu. Việc ghi lại nhiệt độ cao nhất, áp suất cao nhất, thành phần vật liệu và khối lượng chu trình chuyển động giúp nhóm kỹ thuật tránh được các tình huống xuống cấp thành phần có thể tránh được.Nhựa lý tưởngcung cấp hỗ trợ đánh giá kỹ thuật cho cấu hình thành phần dành riêng cho dự án dựa trên bộ dữ liệu về điều kiện vận hành đã thu thập.
Bảng dưới đây phác thảo các số liệu hiệu suất chính cho các loại polyme bịt kín hiệu suất cao được sử dụng rộng rãi. Sự so sánh này hỗ trợ sàng lọc vật liệu sơ bộ trong quy trình thiết kế kỹ thuật. Mỗi vật liệu đều có những điểm mạnh và hạn chế riêng biệt phải được xem xét theo yêu cầu cụ thể của dự án.
| Lớp polyme | Đánh giá nhiệt liên tục | Khả năng tương thích hóa học | Khả năng chống leo | Hiệu suất ma sát | Độ ổn định thủy phân |
|---|---|---|---|---|---|
| PEEK | Cao | Xuất sắc | Rất tốt | Tùy cấp độ Tốt-Xuất sắc | Xuất sắc |
| PPS | Cao | Xuất sắc | Tốt | Vừa phải | Tốt |
| PI | Rất cao | Tốt | Rất tốt | Tốt | Vừa phải |
| PTFE | Cao | Xuất sắc | Nghèo | Xuất sắc | Xuất sắc |
| PAI | Rất cao | Tốt | Rất tốt | Rất tốt | Vừa phải |
PTFE mang lại đặc tính ma sát thấp vượt trội nhưng vẫn có điểm yếu từ biến đáng kể dưới tải trọng nén kéo dài. Polyimide chịu được nhiệt độ cực cao nhưng có độ ổn định thủy phân hạn chế khi tiếp xúc với nước nóng trong thời gian dài.Nhẫn PEEKđạt được hiệu suất cân bằng trên các khía cạnh nhiệt, cơ học, hóa học và thủy phân, điều này giải thích việc áp dụng rộng rãi cho các nhiệm vụ công nghiệp đa ứng suất. Dữ liệu phòng thí nghiệm được lập bảng đóng vai trò là hướng dẫn tham khảo; Kiểm tra xác thực điều kiện thực tế vẫn cần thiết để đánh giá chất lượng phần cứng sử dụng cuối.
Phương pháp sản xuất định hình độ chính xác về kích thước của thành phần cuối cùng và sự phân bố ứng suất bên trong. Có hai con đường sản xuất chủ đạo: ép phun và gia công CNC từ các hình dạng ép đùn. Mỗi tuyến mang lại lợi thế cho các kịch bản khối lượng sản xuất khác nhau.
Ép phun phù hợp với sản xuất hàng loạt khối lượng lớn. Cần phải kiểm soát thông số khuôn thích hợp để giảm thiểu ứng suất dư bên trong. Các điều kiện đúc được kiểm soát kém sẽ gây ra ứng suất tiềm ẩn bên trong các bộ phận hoàn thiện, ứng suất này sẽ giảm dần sau khi lắp đặt và tạo ra sự biến dạng kích thước khó phát hiện. Các bộ phận được gia công bằng CNC có nguồn gốc từ phôi thanh ép đùn chất lượng cao hoạt động tốt cho các đơn đặt hàng có khối lượng thấp đến trung bình và các kích thước phi tiêu chuẩn tùy chỉnh. Chất lượng tồn kho nguyên liệu thô xác định trực tiếp tính nhất quán và độ lặp lại của thành phần cuối cùng.
Kỹ sư thiết kế cần tính toán hiện tượng giãn nở nhiệt trong tính toán kích thước khoang tuyến. Giá trị khe hở thích hợp sẽ duy trì áp suất tiếp xúc thích hợp ở nhiệt độ vận hành tối đa đồng thời tránh hiện tượng ràng buộc cơ học. Dải dung sai thay đổi tùy theo quy trình sản xuất, kích thước danh nghĩa và loại polymer. Các bộ phận có đường kính lớn hơn đương nhiên sẽ có phạm vi dung sai có thể đạt được rộng hơn. Cuộc thảo luận về dung sai ở giai đoạn đầu giữa các nhóm kỹ thuật và sản xuất giúp giảm các vấn đề không mong muốn liên quan đến lắp ráp sau này trong chu kỳ phát triển sản phẩm.
Kiểm tra sau xử lý sẽ loại bỏ các gờ bề mặt và các vết nứt vi mô được tạo ra trong quá trình gia công. Các khuyết tật bề mặt không được xử lý lan truyền dưới áp lực cơ học theo chu kỳ và rút ngắn tuổi thọ sử dụng có thể đạt được. Các nhà cung cấp linh kiện đáng tin cậy thực hiện các quy trình kiểm tra và quy trình công cụ cắt được kiểm soát để loại bỏ các khiếm khuyết bề mặt như vậy đối với các linh kiện polyme thành phẩm.
Việc bịt kín động bằng polymer nguyên chất trong điều kiện áp suất cao chỉ có thể đạt được khi kiểm soát chặt chẽ tốc độ bề mặt, áp suất tiếp xúc và độ hoàn thiện bề mặt tiếp xúc. Trong hầu hết các cấu hình áp suất cao, chúng hoạt động như phần cứng dự phòng được ghép nối với các bộ phận bịt kín chính bằng chất đàn hồi để ngăn chặn hư hỏng do đùn. Các giới hạn thông số vận hành dành riêng cho dự án phải được kiểm tra chéo với tài liệu đặc tính cấp vật liệu.
Các loại polyme không độn thường mang lại khả năng chống thủy phân vượt trội khi tiếp xúc với hơi nước nóng liên tục. Nhiều chất phụ gia độn tạo ra các con đường tiềm tàng cho sự xâm nhập của hơi vào nền polyme. Các hợp chất đã đổ đầy vẫn có thể hoạt động trong các trường hợp tiếp xúc hơi nước không liên tục. Phải hoàn thành việc đánh giá khả năng tương thích phương tiện hoàn chỉnh cho từng bộ thông số điều kiện làm việc duy nhất.
Ghi lại các giá trị nhiệt độ liên tục và cao nhất, phạm vi áp suất tĩnh và tuần hoàn, tất cả thành phần phương tiện tiếp xúc, ước tính loại chuyển động và tốc độ chu kỳ, kích thước khoang đệm, thông số kỹ thuật về vật liệu bộ phận tiếp xúc và độ nhám bề mặt. Tài liệu về tình trạng vận hành toàn diện tạo nền tảng cho việc lựa chọn loại vật liệu chính xác và thời gian chạy thành phần có thể dự đoán được.
Các dạng hư hỏng phổ biến có thể quan sát được bao gồm mài mòn bề mặt, biến dạng liên quan đến quá trình đùn do khe hở đệm quá mức, biến dạng kích thước do nhiệt gây ra và sự phát triển vết nứt do tải trọng cơ học theo chu kỳ. Việc ghi lại các quan sát lỗi trong thế giới thực giúp tinh chỉnh các lựa chọn cấp vật liệu và hình dạng khoang tuyến cho các lần lặp lại phần cứng tiếp theo.
Nguyên liệu thô tái chế hoặc chất lượng thấp tạo ra các đặc tính cơ học không nhất quán giữa các lô thành phần. Những biến đổi bên trong nền polyme tạo ra tốc độ mài mòn không đồng đều và sự xuống cấp sớm không lường trước được khi tiếp xúc với môi trường khắc nghiệt. Tài liệu truy xuất nguồn gốc nguyên liệu hỗ trợ xác thực nguồn nguyên liệu thô cho việc triển khai phần cứng công nghiệp quan trọng.
Lớp phủ bề mặt bổ sung thường không cần thiết. Chất bôi trơn tương thích có thể được bôi trong quá trình lắp ráp cho một số trường hợp lắp đặt nhất định, mặc dù việc xác minh tính tương thích hoàn toàn với phương tiện làm việc của người sử dụng cuối là bắt buộc. Lớp phủ bề mặt có xu hướng bị mòn trong quá trình vận hành động và không thể tin tưởng vào tác dụng giảm ma sát lâu dài.
