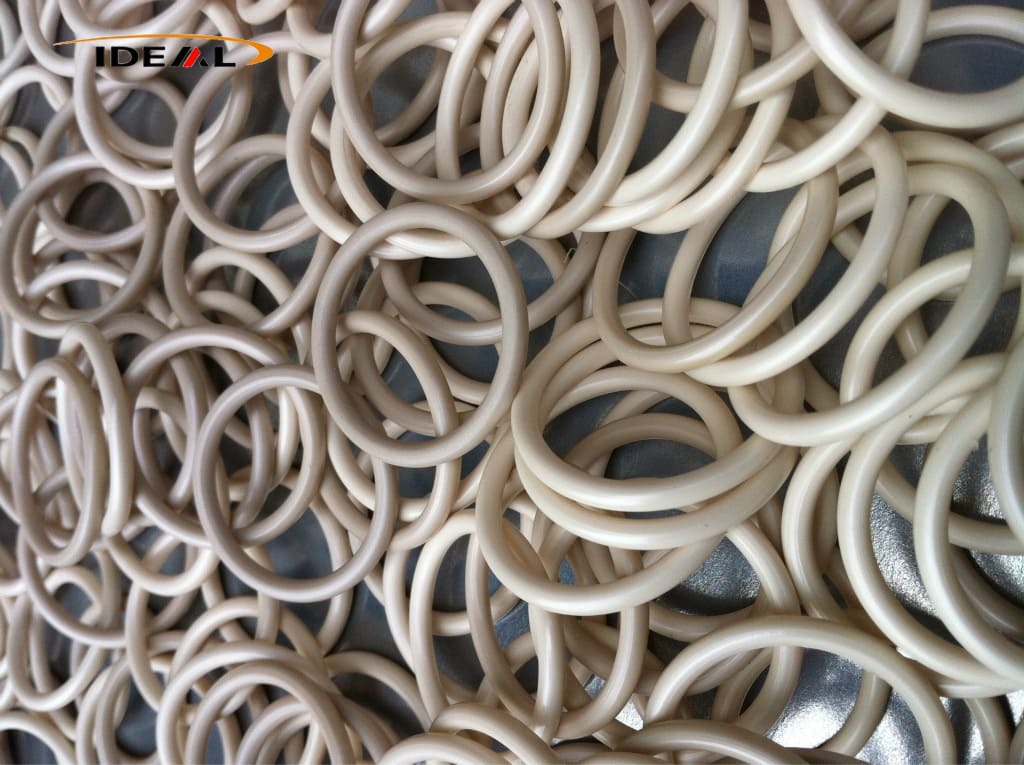

Ideal Plastic cung cấp vòng chữ O PEEK với thông số kỹ thuật AS568 và GB tiêu chuẩn cũng như các kích thước phi tiêu chuẩn tùy chỉnh. Có sẵn ở dạng PEEK nguyên chất và các loại đã được sửa đổi — chẳng hạn như sợi carbon hoặc chứa đầy than chì — những vòng chữ O này được sản xuất bằng cách sử dụng sự kết hợp giữa gia công CNC chính xác và ép phun nhiệt độ cao. Quy trình ủ giảm ứng suất toàn diện giúp loại bỏ hiệu quả các vấn đề như biến dạng, sưng tấy và rò rỉ do chu trình nhiệt gây ra, đảm bảo độ chính xác về kích thước và độ ổn định vượt trội hơn nhiều so với đệm kín bằng nhựa tiêu chuẩn. Nhận báo giá!
Vòng chữ O PEEK do nhà sản xuất Ideal Plastic cung cấp là các bộ phận bịt kín tĩnh có độ chính xác cao và cứng. Chúng được thiết kế chủ yếu để bịt kín tĩnh và bịt kín chuyển động vi mô tốc độ thấp, hành trình ngắn, có khả năng đáp ứng các yêu cầu bịt kín trong điều kiện làm việc khắc nghiệt.
Chúng lấp đầy chính xác các khoảng trống giữa các bộ phận giao phối để ngăn chặn hiệu quả sự rò rỉ chất lỏng, thoát khí và mất chân không. Đồng thời, chúng chặn bụi, tạp chất và chất gây ô nhiễm bên ngoài xâm nhập vào thiết bị, đảm bảo hiệu suất bịt kín tổng thể đáng tin cậy.
Nổi bật với hình dạng vòng tròn và mặt cắt ngang hình tròn, vòng chữ O PEEK yêu cầu các rãnh vòng chữ O tiêu chuẩn được gia công trước trên thiết bị để lắp đặt. Được sản xuất theo tiêu chuẩn AS568 của Hoa Kỳ và tiêu chuẩn số liệu quốc gia, chúng hỗ trợ sản xuất tiêu chuẩn hóa quy mô lớn với khả năng tương thích phổ quát tuyệt vời.
Vòng đệm PEEK về cơ bản khác với vòng đệm PEEK và không thể thay thế tùy ý. Vòng chữ O PEEK được sử dụng để bịt kín kiểu rãnh để đạt được độ kín tĩnh ổn định và độ kín động nhẹ. Ngược lại, miếng đệm PEEK có đường viền linh hoạt, tùy chọn độ dày đa dạng và cấu hình có thể tùy chỉnh. Chúng thực hiện việc bịt kín diện tích lớn thông qua việc nén bề mặt mặt bích và phù hợp với nhiều bề mặt bịt kín mặt bích phẳng rộng khác nhau.
Nghiêm cấm thay thế các miếng đệm mặt bích bằng vòng chữ O PEEK. Diện tích tiếp xúc siêu nhỏ của vòng chữ O sẽ gây ra lực nén không đều trên bề mặt mặt bích và làm tăng đáng kể nguy cơ hỏng vòng đệm.
Được làm bằng vật liệu PEEK chất lượng cao, sản phẩm có điểm nóng chảy cao, độ chảy lỏng kém và độ co rút kết tinh rõ ràng, mang lại độ ổn định cấu trúc cao và khả năng thích ứng với điều kiện làm việc công nghiệp khắc nghiệt.
Là bộ phận bịt kín tĩnh có độ chính xác cao, các sản phẩm này có thể áp dụng cho việc bịt kín tĩnh và bịt kín chuyển động vi mô tốc độ thấp trong các điều kiện khắc nghiệt. Chúng ngăn chặn rò rỉ chất lỏng và khí một cách đáng tin cậy, tránh mất chân không và cách ly các chất gây ô nhiễm bên ngoài, duy trì hiệu suất bịt kín ổn định lâu dài.
Áp dụng cấu trúc hình tròn được tiêu chuẩn hóa với mặt cắt tròn, vòng chữ O vừa vặn hoàn hảo với các rãnh hình khuyên tiêu chuẩn. Tiếp xúc bên trong chặt chẽ đảm bảo niêm phong tĩnh ổn định và hiệu ứng niêm phong động nhẹ.
Được sản xuất theo đúng tiêu chuẩn AS568 của Hoa Kỳ và tiêu chuẩn số liệu quốc gia, các sản phẩm có thông số kỹ thuật thống nhất, hỗ trợ sản xuất tiêu chuẩn hóa công nghiệp quy mô lớn với tính phổ biến và khả năng thích ứng mạnh mẽ.
Vòng chữ O PEEK và miếng đệm PEEK có vị trí ứng dụng riêng biệt. Vòng chữ O chuyên dùng cho các tình huống bịt kín kiểu rãnh, trong khi các miếng đệm PEEK có thể tùy chỉnh thích ứng với việc bịt kín mặt bích phẳng diện tích lớn. Việc thay thế tùy ý bị cấm để tránh rủi ro hỏng hóc.
Thừa hưởng những đặc tính vốn có của vật liệu PEEK, sản phẩm sở hữu khả năng chịu nhiệt độ cao nhờ nhiệt độ nóng chảy cao. Độ chảy lỏng kém và độ co ngót do kết tinh đáng kể của chúng đảm bảo độ ổn định hình thành cấu trúc cao, phù hợp để sử dụng lâu dài trong môi trường công nghiệp phức tạp và khắc nghiệt.
Cấu trúc bịt kín kiểu rãnh chuyên nghiệp đảm bảo độ nén đồng đều và độ khít chặt. Khác với chế độ nén phẳng của miếng đệm, nó tránh được ứng suất không đồng đều trên bề mặt mặt bích một cách hiệu quả và loại bỏ những nguy cơ tiềm ẩn về rò rỉ và hỏng hóc.
|
Mục
|
Đặc điểm kỹ thuật
|
|---|---|
|
Tên sản phẩm
|
Vòng chữ O PEEK (Polyether Ether Ketone)
|
|
Vật liệu
|
PEEK không chứa đầy, PEEK chứa đầy carbon, PEEK chứa đầy than chì/PTFE
|
|
Màu sắc
|
Đen, be
|
|
Đường kính mặt cắt ngang tiêu chuẩn AS568 của Hoa Kỳ
|
1,78 mm (0,070"), 2,62 mm (0,103"), 3,53 mm (0,139"), 5,33 mm (0,210")
|
|
Đường kính mặt cắt ngang GB/T3452.1
|
1,80 mm, 2,65 mm, 3,55 mm, 5,30 mm, 7,00 mm
|
|
Dịch vụ mẫu
|
Sẽ được thương lượng
|
|
Chứng chỉ
|
ISO9001, RoHS, TIẾP CẬN
|
|
Phân loại tiêu chuẩn kích thước
|
Vòng chữ O PEEK AS568 tiêu chuẩn Hoa Kỳ, Vòng chữ O PEEK tiêu chuẩn GB/T 3452.1, Tùy chỉnh không chuẩn
|
So với các loại nhựa thông dụng, việc sản xuất Vòng chữ O PEEK đặt ra các rào cản kỹ thuật cao hơn nhiều. Hai quy trình sản xuất hàng loạt trưởng thành thống trị ngành: gia công CNC chính xác và ép phun chính xác ở nhiệt độ cao. Hai phương pháp này khác nhau rất nhiều về đặc điểm thành phẩm, khối lượng đặt hàng phù hợp và khung chi phí tổng thể.
|
Mô-đun xử lý
|
Mô tả chi tiết
|
|---|---|
|
Quy trình sản xuất hoàn chỉnh
|
Bắt đầu với việc kiểm tra chất lượng của vật liệu tấm và thanh PEEK nguyên chất nhập khẩu. Các phôi trải qua quá trình xử lý trước khi ủ để loại bỏ trước ứng suất bên trong nguyên liệu thô. Sau khi tiện CNC sơ bộ để tạo thành bán thành phẩm hình khuyên, việc tiện hoàn thiện chính xác được thực hiện để tối ưu hóa mặt cắt ngang, sau đó là hiệu chỉnh độ đồng tâm. Tất cả các phôi sẽ được ủ giảm ứng suất thứ cấp để loại bỏ ứng suất dư khi cắt, sau đó trải qua quá trình đánh bóng bề mặt, loại bỏ gờ và kiểm tra kích thước toàn diện trước khi giao hàng.
|
|
Những thách thức xử lý chính
|
Phôi PEEK hình khuyên có thành mỏng có cấu trúc dễ vỡ. Các phương pháp kẹp, cắt thông thường dễ gây ra rung động cơ học và biến dạng đàn hồi. Sau khi nhả thiết bị cố định, vật liệu bật lại sẽ dẫn đến không tròn, biến dạng hình bầu dục và hình dạng không đều, dẫn đến độ chính xác lắp ráp kém và tiềm ẩn nguy cơ rò rỉ niêm phong.
|
|
Giải pháp tối ưu hóa tùy chỉnh
|
Trang bị các thiết bị cố định mềm linh hoạt tùy chỉnh để phân tán áp lực kẹp tập trung và tránh biến dạng đùn cục bộ. Áp dụng định vị hỗ trợ diện rộng để nâng cao độ ổn định tổng thể của phôi trong quá trình xử lý. Kết hợp các dụng cụ cắt đặc biệt PEEK chuyên nghiệp và giảm tốc độ cấp liệu để làm giảm tác động và độ rung khi cắt. Thực hiện nới lỏng đồ gá dần dần sau khi gia công để ngăn chặn sự giải phóng ứng suất đột ngột và biến dạng bộ phận vĩnh viễn.
|
|
Mô-đun xử lý
|
Mô tả chi tiết
|
|---|---|
|
Quy trình đúc tiêu chuẩn
|
Viên PEEK được sấy khô hoàn toàn và hút ẩm để loại bỏ các khuyết tật về độ ẩm. Nguyên liệu thô được nấu chảy đều trong thùng ở nhiệt độ không đổi 360–400°C, sau đó được bơm ở áp suất cao vào khuôn có nhiệt độ không đổi (180–210°C). Việc giữ áp suất chính xác được áp dụng để chuẩn hóa quá trình kết tinh vật liệu, sau đó là làm nguội chậm theo phân loại. Sau khi tháo khuôn, tất cả các bộ phận đều trải qua quá trình giảm ứng suất ủ thống nhất, cắt tỉa nhanh và xác minh kích thước toàn diện để đảm bảo thành phẩm đạt tiêu chuẩn.
|
|
Những khó khăn trong quá trình cố hữu
|
Vật liệu PEEK có độ kết tinh cao và độ co ngót liên tục trong giai đoạn làm nguội và tạo hình. Sự dao động nhẹ về nhiệt độ đúc sẽ trực tiếp gây ra sự co rút không nhất quán của đường kính trong và đường kính dây, dẫn đến dung sai kích thước không ổn định và độ đồng đều lô của vòng chữ O thành phẩm kém.
|
|
Các biện pháp kiểm soát chính xác
|
Thực hiện kiểm soát nhiệt độ không đổi vòng kín cho cả thùng và khuôn để khóa phạm vi nhiệt độ ổn định và giảm thiểu sự biến đổi nhiệt. Tinh chỉnh các thông số thời gian giữ áp suất và chu trình làm mát để cân bằng tốc độ kết tinh vật liệu và tốc độ co ngót theo mọi hướng. Đồng nhất ứng suất bên trong của thành phẩm thông qua xử lý ủ sau đúc, cải thiện cơ bản độ ổn định kích thước của vòng chữ O PEEK được sản xuất hàng loạt.
|
Được gia công từ nguyên liệu PEEK nguyên khối, vòng chữ O PEEK là bộ phận bịt kín tĩnh có độ chính xác cao và cứng cáp. Khác biệt với các vòng đệm đàn hồi được sản xuất từ cao su, nylon, POM hoặc PTFE tiêu chuẩn, chúng mang lại khả năng bịt kín đáng tin cậy trong môi trường khắc nghiệt nơi các vật liệu bịt kín truyền thống gặp khó khăn trong việc duy trì hiệu suất.
Được hỗ trợ bởi thành phần phân tử ổn định, PEEK có khả năng chống rão đáng kể. Xử lý ủ loại bỏ ứng suất dư bên trong, cho phép các vòng chữ O này duy trì sự tiếp xúc chặt chẽ với các bề mặt bịt kín trong điều kiện nhiệt độ dao động và áp suất liên tục. Chu kỳ bảo trì thiết bị có thể được kéo dài đáng kể.
Vật liệu này chịu được nhiều loại chất bôi trơn, chất làm mát và chất lỏng thủy lực. Nó tránh bị trương nở, hòa tan hoặc giòn khi tiếp xúc với các chất ăn mòn nhẹ, phù hợp với các điểm bịt kín tĩnh trên đường ống hóa chất và hệ thống xử lý chất lỏng.
Được lắp đặt bên trong các buồng sưởi và thiết bị có nhiệt độ thay đổi thường xuyên, vòng chữ O PEEK không bị mềm hoặc biến dạng như nhựa thông thường. Hình dạng mặt cắt ngang ban đầu được bảo toàn dưới tải trọng, ngăn ngừa sự giãn nở khe hở bịt kín và rò rỉ liên tục trong điều kiện tĩnh ở nhiệt độ cao.
Nhựa gốc PEEK không chứa chất hóa dẻo hoặc chất phụ gia dễ bay hơi. Sự giải phóng dễ bay hơi ở mức tối thiểu ở nhiệt độ cao, loại bỏ ô nhiễm hạt bên trong buồng kín. Đặc tính này làm cho vòng chữ O PEEK được sử dụng rộng rãi cho thiết bị xử lý tấm bán dẫn, bình chân không và máy khử trùng y tế.
Được phân loại là vòng đệm tĩnh có độ chính xác cứng nhắc, Vòng chữ O PEEK nổi bật với khả năng chịu nhiệt độ cao, khả năng chống rão vượt trội, độ trơ hóa học, thoát khí thấp và khả năng tự bôi trơn vốn có. Chúng được thiết kế chủ yếu để bịt kín tĩnh và bịt kín qua lại vi mô hành trình ngắn tốc độ thấp và không phù hợp với các dịch vụ bịt kín chuyển động qua lại động hành trình dài tần số cao.
PEEK cấp nguyên chất có độ bay hơi cực thấp để tránh ô nhiễm buồng và chống rò rỉ vi mô do rão gây ra trong quá trình vận hành chân không trong thời gian dài.
Các thiết bị này chạy với chuyển động nhẹ liên tục và chu kỳ khởi động-dừng không liên tục, trong đó việc nạp dầu mỡ thường xuyên là không thực tế. Đặc tính tự bôi trơn tự nhiên của PEEK cho phép vận hành không cần bảo trì.
Thiết bị phải đối mặt với những biến động nhiệt độ mạnh mẽ và tiếp xúc với môi trường hóa chất; con dấu nhựa tiêu chuẩn dễ dàng phồng lên và xuống cấp trong môi trường như vậy.
Nó duy trì nhiệt độ theo chu kỳ từ -60°C đến 260°C và chống biến dạng và rò rỉ trong bối cảnh luân phiên nhiệt lặp đi lặp lại.
- Chuyên về vòng chữ O PEEK tùy chỉnh (bộ phận bịt kín bằng nhựa cứng)
- Được thiết kế cho môi trường nhiệt độ cao, áp suất cao, chân không và ăn mòn
- Thay thế gioăng cao su truyền thống trong điều kiện làm việc khắc nghiệt
- Loại bỏ rò rỉ ẩn và lỗi niêm phong không liên tục
- Chống biến dạng từ biến dưới nhiệt độ cao lâu dài
- Giảm sự thoát khí dễ bay hơi và ô nhiễm hạt trong chân không
- Đảm bảo hiệu suất bịt kín ổn định trong các thiết bị quan trọng
- Chỉ sử dụng nhựa PEEK nguyên chất 100%
- Không có vật liệu tái chế cho các ứng dụng bán dẫn, y tế và sạch
- Vật liệu được lựa chọn dựa trên điều kiện làm việc, nhu cầu về độ chính xác và khối lượng đặt hàng
- Lượng khí thoát ra thấp, không phát tán hạt, đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt
- Sản xuất theo bản vẽ của khách hàng hoặc thông số kỹ thuật tiêu chuẩn: AS568/GB/T3452
- Kiểm soát chặt chẽ đường kính trong (ID) và đường kính dây
- Bề mặt niêm phong cong không bị trầy xước, vết lõm, lỗ chân lông, vết nứt và tạp chất
- Không có gờ, đèn flash hoặc dấu công cụ nhìn thấy được
- Đường phân khuôn nằm xa khu vực bịt kín (đối với các bộ phận đúc)
- Ủ bắt buộc đối với tất cả các vòng chữ O PEEK cao cấp
- Loại bỏ ứng suất dư từ quá trình gia công và đúc khuôn
- Ngăn chặn sự biến dạng, mở rộng khe hở và rò rỉ do chu trình nhiệt
- Đảm bảo độ ổn định kích thước lâu dài

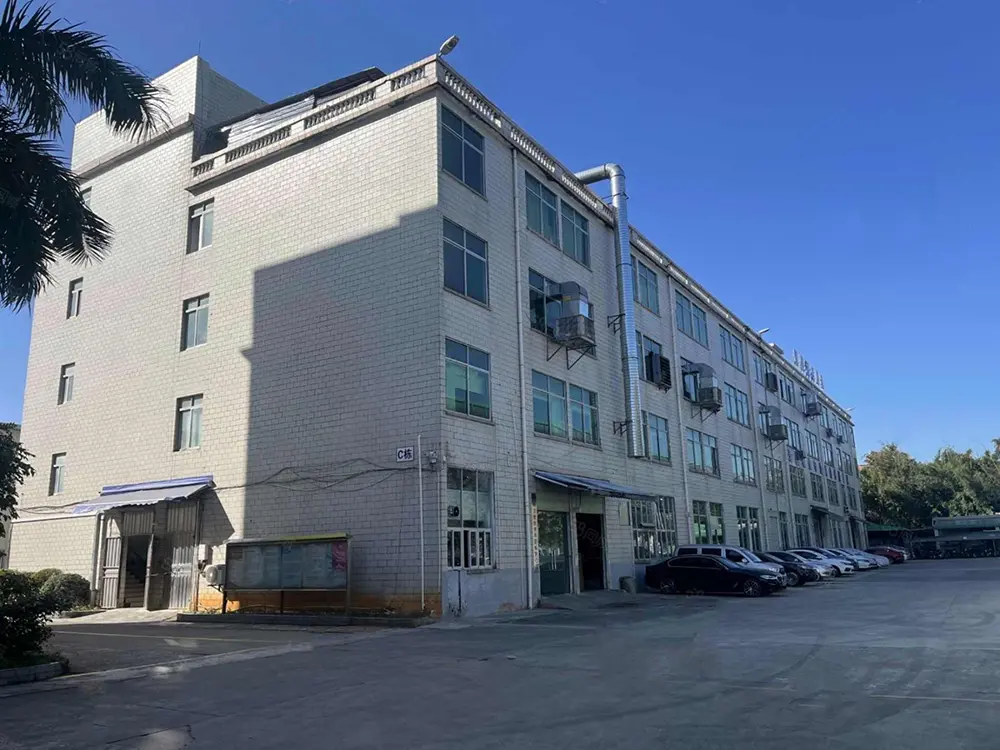

- Xưởng CNC chính xác trong nhà
- Hỗ trợ tùy chỉnh bằng bản vẽ hoặc mẫu
- Có khả năng gia công CNC và ép phun chính xác
- Chất lượng ổn định cho sản xuất hàng loạt nhỏ và hàng loạt
- Thiết bị sản xuất chất bán dẫn
- Thiết bị y tế & hệ thống khử trùng
- Buồng chân không cao và các bộ phận
- Dụng cụ năng lượng, hóa học và chính xác mới
- Sản phẩm xuất khẩu toàn cầu
- Phục vụ khách hàng quốc tế trong ngành thiết bị cao cấp
- Tập trung vào quan hệ đối tác niêm phong lâu dài, ổn định và đáng tin cậy
Trả lời 1: Gia công CNC không yêu cầu khuôn tùy chỉnh và mang lại thời gian quay vòng nhanh hơn. Nó hỗ trợ hoàn toàn các kích thước tùy chỉnh phi tiêu chuẩn và cung cấp khả năng kiểm soát ứng suất chặt chẽ hơn, hoàn toàn phù hợp cho các mẫu, đơn đặt hàng lô nhỏ cũng như các ứng dụng hàn kín có độ chính xác cao trong lĩnh vực bán dẫn và y tế. Ép phun có hiệu quả về mặt chi phí đối với các đơn đặt hàng số lượng lớn có kích thước tiêu chuẩn, mặc dù áp dụng phí khuôn và thời gian thực hiện lâu hơn. Bạn có thể chia sẻ bản vẽ, số lượng đặt hàng và điều kiện làm việc của mình và chúng tôi sẽ đề xuất giải pháp sản xuất phù hợp nhất cho phù hợp.
Câu trả lời 2: Việc ủ được đặc biệt khuyến nghị cho các cụm làm kín được triển khai trong môi trường nhiệt độ cao, chân không hoặc áp suất liên tục. Đối với các ứng dụng chung ở nhiệt độ phòng với áp suất thấp, quy trình này có thể được bỏ qua để cắt giảm chi phí theo đánh giá của bạn.
Câu trả lời 3: Bốn nguyên nhân gốc rễ phổ biến được liệt kê dưới đây:
① Các rãnh được thiết kế để vừa với vòng chữ O bằng cao su, dẫn đến tốc độ nén không khớp;
② Các vòng đệm bỏ qua quá trình xử lý ủ và biến dạng dần dần khi ứng suất dư được giải phóng trong điều kiện sử dụng;
③ Có dấu vết dụng cụ hoặc gờ có thể nhìn thấy được trên bề mặt bịt kín;
④ Độ chính xác gia công của rãnh thiết bị kém.
Vui lòng cung cấp các thông số vận hành và bản vẽ rãnh của bạn, chúng tôi sẽ phân tích vấn đề và đề xuất các giải pháp mục tiêu.
Câu trả lời 4: Cần phải đánh giá cẩn thận đối với các tình huống có tác động nặng nề liên tục và rung động tần số cao nghiêm trọng. PEEK có độ cứng cao nhưng độ đàn hồi thấp nên hoạt động tốt nhất cho việc bịt kín tĩnh điện. Đối với môi trường rung động mạnh, chúng tôi khuyên bạn nên tối ưu hóa cấu trúc rãnh hoặc khám phá các cấp PEEK đã được sửa đổi được lấp đầy làm giải pháp thay thế.
