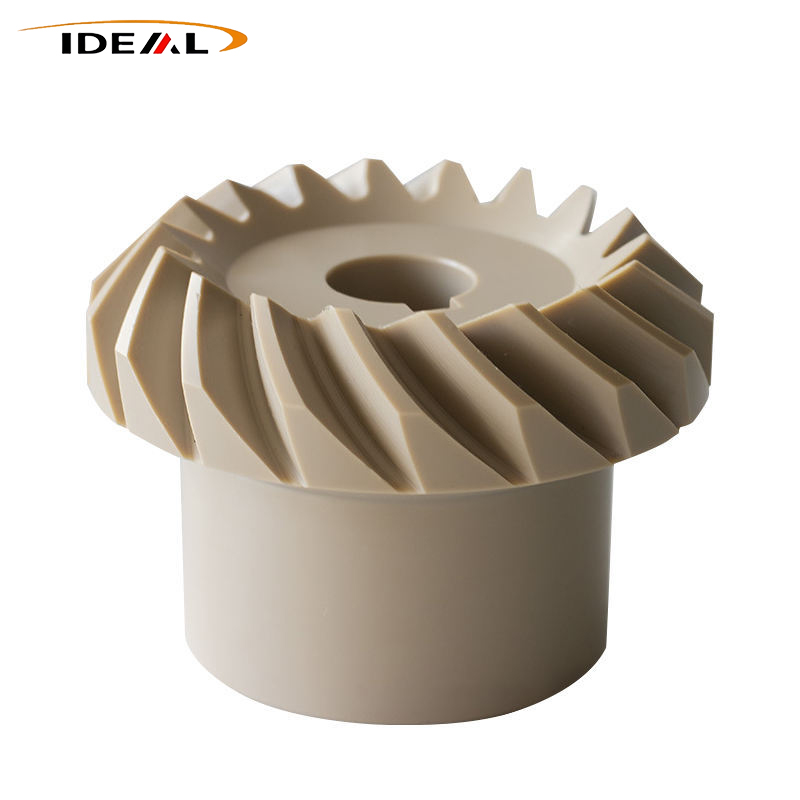

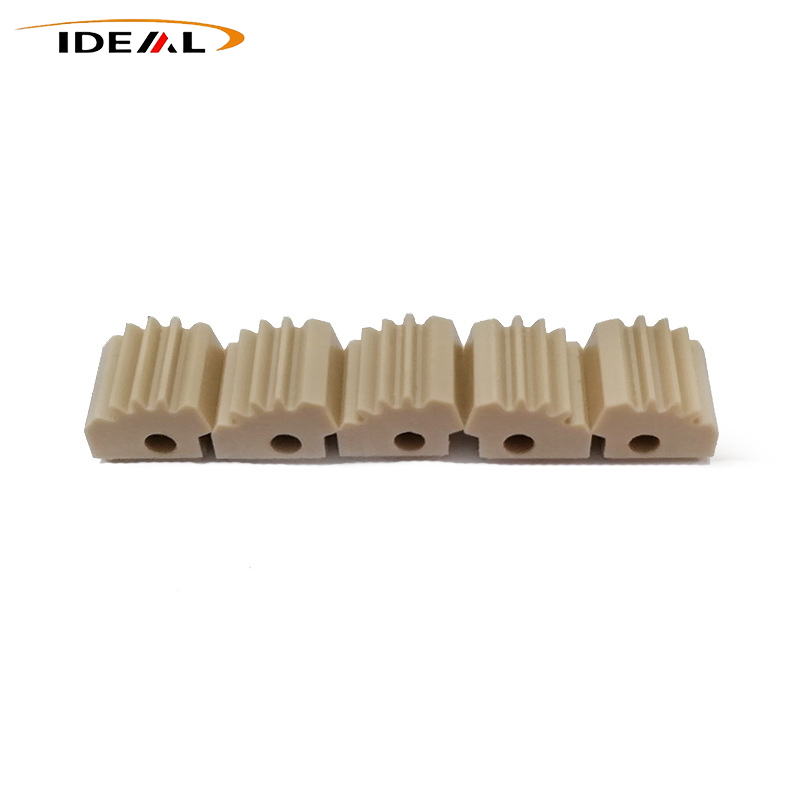

Bánh răng bánh răng PEEK hiệu suất cao bằng nhựa lý tưởng là thiết bị dẫn động mô-đun nhỏ dành cho các hệ thống truyền động có độ chính xác cao cấp. Là thành phần đầu vào công suất cốt lõi của cụm bánh răng, nó thường kết hợp với các bánh răng lớn hơn, bánh răng trục vít và bánh răng xoắn ốc để giảm tốc độ, tăng tốc độ và định vị chính xác. Bánh răng bánh răng cỡ nhỏ phải đối mặt với chu kỳ chia lưới thường xuyên, đòi hỏi khả năng chống mài mòn, chống mỏi và ổn định kích thước vượt trội.
Bánh răng bánh răng PEEK do nhà sản xuất Ideal Plastic cung cấp đóng vai trò là bánh răng nhỏ dẫn động bên trong các bộ truyền động chính xác. Nó hợp tác với các bánh răng lớn, bánh răng sâu hoặc bánh răng xoắn ốc để thực hiện giảm tốc, tăng tốc và truyền định vị chính xác.
Khác với các bánh răng tiêu chuẩn kích thước lớn, bánh răng bánh răng nhỏ có các mô-đun nhỏ và biên dạng răng mịn đồng thời trải qua nhiều chu kỳ chia lưới hơn. Vì vậy, họ đặt ra các yêu cầu cao về khả năng chống mài mòn của vật liệu, chống mỏi và ổn định kích thước.
1. Bánh răng kim loại truyền thống: tiếng ồn khi chạy lớn, dễ rỉ sét và quán tính quay cao
2. Bánh răng trụ nylon / POM: chịu nhiệt độ cao kém, mòn nhanh và mất độ chính xác nhanh
Nhờ các đặc tính toàn diện vượt trội của polyme PEEK, Bánh răng bánh răng PEEK giải quyết các điểm yếu chính của việc truyền tần số cao thu nhỏ. Nó hỗ trợ dịch vụ yên tĩnh lâu dài, không cần bảo trì với độ chính xác ổn định và trở thành bộ phận nâng cấp quan trọng cho tự động hóa độ chính xác, hệ thống robot và thiết bị y tế.
Việc sản xuất bánh răng cưa PEEK mô-đun nhỏ rất khó về mặt kỹ thuật. Các lỗi sản xuất thường gặp bao gồm trám răng chưa hoàn chỉnh, biến dạng hình dạng, ứng suất dư và nứt chân răng. Chúng tôi áp dụng hai quy trình hoàn thiện độc lập để phù hợp với các yêu cầu về độ chính xác và khối lượng đặt hàng khác nhau.
Sản phẩm khắc phục được các khuyết điểm điển hình của bánh răng thu nhỏ bằng kim loại, nylon và POM. Được hỗ trợ bởi trục CNC 5 trục và khuôn ép phun áp suất cao ở nhiệt độ cao, chúng mang lại khả năng vận hành ổn định, chính xác và không cần bảo trì trong thời gian dài cho tự động hóa, rô-bốt và máy móc y tế trong điều kiện làm việc khắc nghiệt.
Quá trình này hướng đến các đơn đặt hàng tùy chỉnh có độ chính xác cao, đặc biệt đối với các bánh răng phi tiêu chuẩn mô-đun nhỏ dùng trong dụng cụ y tế và thiết bị cấp nghiên cứu chính xác.
1. Máy cắt hobbing thu nhỏ đặc biệt thực hiện cắt tốt; Dung sai gia công dành riêng cho gia công tinh thứ cấp kiểm soát chặt chẽ sai số biên dạng răng và độ đồng tâm.Được tối ưu hóa để sản xuất hàng loạt bánh răng PEEK tiêu chuẩn.
Để chống lại độ nhớt cao và khả năng chảy chảy kém của PEEK, chúng tôi áp dụng phương pháp dẻo chính xác 360‑400oC, tạo hình ở nhiệt độ khuôn cao 160‑180oC, giữ áp suất phân đoạn và làm mát có kiểm soát. Quá trình này giải quyết một cách hiệu quả các vấn đề đúc khuôn điển hình: trám không đủ các lỗ răng nhỏ, lỗ sâu co ngót, đường hàn và sai lệch kích thước. Bánh răng bánh răng đầu ra có mật độ đồng đều, biên dạng răng đầy đủ và tính nhất quán tuyệt vời của mẻ.
Tất cả các bánh răng PEEK hoàn thiện đều trải qua quá trình đánh bóng mịn bề mặt răng, hiệu chỉnh độ tròn, ổn định ứng suất và kiểm tra kích thước đầy đủ. Quy trình chất lượng nghiêm ngặt đảm bảo chia lưới trơn tru, dung sai thống nhất và hiệu suất vận hành lâu dài đáng tin cậy. Quảng Châu IDEAL sở hữu hơn 15 năm kinh nghiệm trong lĩnh vực sản xuất linh kiện PEEK. Xưởng của chúng tôi được trang bị nhiều trung tâm gia công 5 trục và máy công cụ CNC, bao gồm phát triển khuôn và xử lý CNC tùy chỉnh.
Chúng tôi đã tối ưu hóa cả quy trình sản xuất:
1. Mặt ép phun: thiết kế rãnh nóng nhiệt độ cao, làm đầy phân đoạn chậm và giữ áp suất cao theo độ dốc, giải quyết độ chảy lỏng kém, trám dưới răng vi mô, co ngót không đều, lệch tâm bánh răng, cong vênh và độ đồng tâm kém.
2. Mặt gia công CNC: dao cắt hobbing thu nhỏ được phủ đặc biệt, cắt được kiểm soát nhiệt độ tốc độ thấp cộng với ủ gradient 100%. Ngăn chặn sự bám dính do nhiệt của dao cắt, lò xo biên dạng răng, vệt, vết xước chân răng và sự mở rộng lỗ khoan do ứng suất gây ra, dịch chuyển bước, tăng khe hở và trượt hộp số.
|
Mục |
Chi tiết |
|---|---|
| Tên sản phẩm | Bánh răng PEEK |
| Vật liệu | PEEK nguyên chất, PEEK cốt sợi thủy tinh, PEEK cốt sợi carbon, PEEK cấp y tế / thực phẩm |
| Màu sắc | Đen, be |
| Mô-đun tiêu chuẩn | 0,3, 0,5, 0,8, 1,0, 1,25, 1,5, 2,0 |
| Phạm vi đếm răng | 10T‑80T; số lượng răng cực nhỏ / lớn có thể tùy chỉnh |
| Góc áp suất | Tiêu chuẩn 20°; Các góc đặc biệt 14,5°, 25° có sẵn theo yêu cầu |
| Các loại lỗ bên trong | Lỗ tròn, lỗ loại D, lỗ rãnh then, lỗ bậc; tùy chỉnh |
| Phạm vi đường kính ngoài | 3 mm‑80mm |
| Độ chính xác gia công | ±0,01mm; độ chính xác cực cao lên tới ± 0,005mm |
| Chính sách mẫu | Sẽ được thương lượng |
| Dịch vụ tùy chỉnh | Mô-đun không chuẩn, số lượng răng đặc biệt, độ dày, cấu trúc lệch tâm, hỗ trợ kích thước không đều |
Bánh răng bánh răng PEEK hoạt động trong các điều kiện vận hành khắc nghiệt: quay tốc độ cao, chia lưới thường xuyên và áp suất ma sát đơn vị cao. Độ chính xác tổng thể, tuổi thọ sử dụng, độ ồn và độ ổn định của toàn bộ máy phụ thuộc rất nhiều vào hiệu suất của bánh răng cưa.
PEEK có khả năng chống rão ở nhiệt độ cao vượt trội. Trong môi trường chia lưới tốc độ cao dài hạn hoặc môi trường nóng hạn chế như cabin động cơ và thiết bị sản xuất nhiệt, bánh răng nhỏ giữ nguyên hình dạng răng, kích thước lỗ khoan ổn định và thậm chí cả khoảng cách giữa các răng. Không xảy ra hiện tượng bù chính xác hoặc nới lỏng cấu trúc khi vận hành ở nhiệt độ cao kéo dài.
Với khả năng tự bôi trơn rắn nội tại và hệ số ma sát thấp, bánh răng bánh răng PEEK hỗ trợ vận hành khô trong chu kỳ dài mà không cần cấp dầu, loại bỏ việc bảo dưỡng dầu mỡ định kỳ. Khi bắt đầu-dừng lặp đi lặp lại và chia lưới liên tục, chúng tạo ra bụi mài mòn tối thiểu, giảm độ trễ và rủi ro mài mòn dần dần, đồng thời cắt giảm chi phí bảo trì sau bán hàng và lỗi cơ khí.
So với bánh răng kim loại, bánh răng bánh răng PEEK giảm được hơn 70% trọng lượng. Quán tính quay cực thấp giúp giảm đáng kể độ trễ phản hồi khởi động-dừng và mang lại chuyển động năng động nhạy bén. Nó đáp ứng các yêu cầu điều khiển động có độ chính xác cao của rô-bốt, các bộ phận servo thu nhỏ và thiết bị tinh chỉnh, khắc phục các nhược điểm của bánh răng kim loại bao gồm quán tính lớn, dừng khởi động giật, điều chỉnh vi mô không chính xác và tiêu thụ năng lượng cao.
PEEK có độ trơ hóa học cao. Nó chống xói mòn trong thời gian dài do dầu động cơ, chất làm mát, dung môi axit-kiềm, không khí ẩm và phun muối biển. Khác với các bánh răng kim loại dễ bị rỉ sét và các bánh răng nhựa thông thường nhạy cảm với độ ẩm, bánh răng cưa PEEK duy trì hiệu suất ổn định trong các tình huống làm việc do xử lý hóa chất, bảo vệ môi trường, hàng hải và xe cộ.
Tỷ lệ hấp thụ nước dưới 0,05%, hầu như không bị ảnh hưởng bởi sự thay đổi độ ẩm xung quanh. Trong điều kiện luân phiên nóng-lạnh, điều kiện ẩm ướt và vận hành mỏi trong thời gian dài, nó tránh được hiện tượng sưng răng, kẹt bánh răng và mở rộng khe hở chia lưới. Độ chính xác của đường truyền luôn ổn định trong suốt chu kỳ bảo dưỡng đầy đủ.
Thiết kế vòng cung chân răng được tối ưu hóa cùng với khả năng ổn định ủ chuyên nghiệp giúp loại bỏ sự tập trung ứng suất bên trong và hình thành cấu trúc bên trong đồng nhất dày đặc. Khi phải đối mặt với tình trạng khởi động-dừng thường xuyên, chuyển động tịnh tiến tốc độ cao và tác động cơ học tức thời, bánh răng cưa PEEK cho thấy độ bền kết cấu cao và hiệu suất chống mỏi. Vết nứt và gãy răng hiếm khi xuất hiện, giúp kéo dài tuổi thọ tổng thể của cụm truyền động.
Kết hợp khả năng chịu nhiệt độ cao, khả năng chống mài mòn cao để chia lưới thường xuyên, tự bôi trơn không cần bảo trì, thiết kế nhẹ quán tính thấp, vận hành ít tiếng ồn và độ chính xác kích thước ổn định, Bánh răng bánh răng PEEK ứng dụng rộng rãi trong các thiết bị cơ khí có độ chính xác cao nhỏ gọn, nhẹ, chạy liên tục. Chúng là sự thay thế lý tưởng cho các bánh răng kim loại / nylon / POM cỡ nhỏ dễ bị mòn nhanh, dễ biến dạng, ồn ào.
· Thiết bị tự động hóa công nghiệp & thiết bị điều khiển chuyển động chính xác
· Robot thông minh & hệ thống cơ khí tự động
· Thiết bị y tế chính xác cao cấp
· Các thiết bị trên xe ô tô và năng lượng mới
· Cơ sở sản xuất thiết bị điện tử và bán dẫn chính xác
· Thiết bị sấy khô ở nhiệt độ cao, xử lý hóa học và bảo vệ môi trường chống ăn mòn
Quảng Châu IDEAL tập trung vào R&D và sản xuất các bộ phận truyền động có độ chính xác cao làm bằng nhựa kỹ thuật hiệu suất cao. Chúng tôi giải quyết các vấn đề thường gặp trong ngành bánh răng thu nhỏ: đổ đầy khuôn không hoàn chỉnh, biến dạng do ứng suất gây ra, suy giảm độ chính xác, mài mòn nhanh khi chia lưới thường xuyên và độ đồng nhất lô không ổn định.
· Lựa chọn vật liệu PEEK đầy đủ: PEEK nguyên chất, gia cố bằng sợi thủy tinh, gia cố bằng sợi carbon, cấp y tế và cấp thực phẩm, thích ứng với các điều kiện khắc nghiệt khác nhau (nhiệt độ cao, chia lưới thường xuyên, ít tiếng ồn, chống ăn mòn, phòng sạch, các dự án yêu cầu trọng lượng nhẹ).
· Sản xuất đạt tiêu chuẩn ISO, có đầy đủ các chứng nhận định hướng xuất khẩu và chu kỳ giao hàng ổn định.
· Phục vụ người mua công nghiệp B2B toàn cầu với các bánh răng bánh răng PEEK tùy chỉnh và đặt hàng số lượng lớn, bền bỉ, tiết kiệm chi phí.
· Khách hàng có thể cung cấp bản vẽ thiết kế, mẫu vật lý hoặc thông số điều kiện làm việc để có giải pháp phù hợp và báo giá chính xác.
Các chế độ hợp tác có sẵn: tùy chỉnh dựa trên bản vẽ, phát triển mẫu, sản xuất hàng loạt nhỏ CNC 5 trục, sản xuất hàng loạt phun, đơn đặt hàng xuất khẩu OEM & ODM.
Trả lời 1: Bánh răng bánh răng nylon và POM truyền thống có khả năng chịu nhiệt hạn chế. Trên 100°C, chúng mềm dần và mòn nhiều. Vận hành thường xuyên có thể gây gãy răng và giãn nở khe hở ăn khớp, dẫn đến sai sót về độ chính xác.
Ngược lại, PEEK Pinion Gear chạy ổn định trong môi trường nhiệt độ cao 260°C liên tục. Đặc tính chống rão, chống mỏi và chống mài mòn của nó vượt trội hơn nhiều so với nhựa thông thường, mang lại độ ổn định chính xác cao hơn và tuổi thọ dài hơn cho các hệ thống truyền dẫn tần số cao thu nhỏ.
Câu trả lời 2: Chúng tôi hỗ trợ các dịch vụ tùy chỉnh phi tiêu chuẩn ở phạm vi đầy đủ. Theo bản vẽ CAD, mẫu vật lý và thông số điều kiện làm việc thực tế của khách hàng, chúng tôi có thể phát triển bánh răng cưa gồm nhiều mô-đun phi tiêu chuẩn khác nhau, số lượng răng đặc biệt, cấu trúc lệch tâm và kích thước không đều. Chúng tôi hỗ trợ xử lý nguyên mẫu hàng loạt nhỏ cũng như sản xuất hàng loạt khối lượng lớn và hợp tác OEM/ODM.
