Vòng đệm PEEK của Ideal Plastic Factory là các thành phần nhựa kỹ thuật hiệu suất cao được thiết kế để bịt kín và hỗ trợ, đặc trưng bởi độ cứng cao và khả năng chống rão. Được sản xuất bằng phương pháp gia công CNC chính xác và ép phun nhiệt độ cao—được bổ sung bằng quá trình ủ giảm căng thẳng—các sản phẩm này mang lại độ chính xác về kích thước cao và chất lượng ổn định theo từng lô. Chúng tôi hỗ trợ sản xuất theo yêu cầu dựa trên bản vẽ không chuẩn, lấy mẫu theo lô nhỏ và đơn hàng xuất khẩu quy mô lớn.

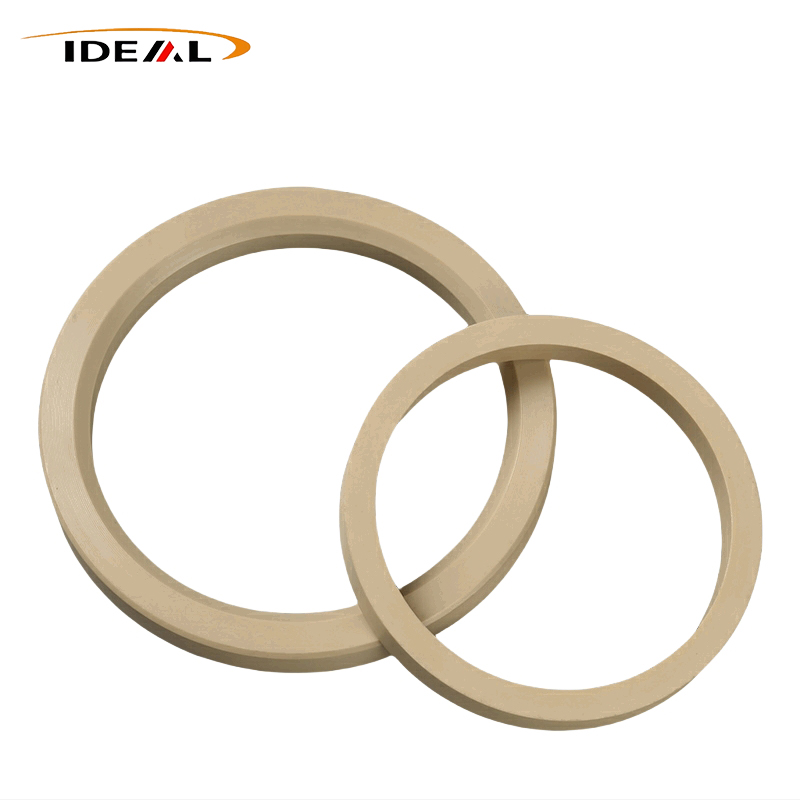

Vòng đệm kín PEEK được cung cấp bởiNhà máy nhựa lý tưởnglà các bộ phận hỗ trợ và bịt kín hình khuyên hiệu suất cao được sản xuất từ vật liệu nền polyetheretherketone. Khách hàng thường triển khai chúng dưới dạng vòng dẫn hướng, vòng hỗ trợ và vòng dự phòng chống đùn, vừa vặn hoàn hảo bên trong cả rãnh bịt kín động và tĩnh.
Các bộ phận hình khuyên này phục vụ nhiều mục đích thực tế cùng một lúc: dẫn hướng chuyển động, chống mài mòn, chịu tải kết cấu và ngăn chặn sự đùn của vòng đệm. Một chi tiết quan trọng cần lưu ý: gần như tất cả các vòng đệm Polyetheretherketone độc lập đều thiếu đặc tính đàn hồi vốn có của cao su. Để có hiệu suất bịt kín thích hợp, chúng phải được kết hợp với các bộ phận đàn hồi phụ trợ.
Khi đặt trên các vòng đệm kín bằng PTFE và nylon, các giải pháp thay thế PEEK mang lại khả năng chống rão mạnh hơn nhiều trong các điều kiện làm việc khắc nghiệt: nhiệt độ cao, áp suất cao và chất lỏng hóa học ăn mòn. Chúng giải quyết một cách hiệu quả các vấn đề thường gặp trong công nghiệp với các phớt làm kín thông thường, bao gồm biến dạng dòng chảy lạnh, dịch chuyển kích thước và hư hỏng sớm. Nhờ những đặc điểm đáng tin cậy này, chúng được tích hợp rộng rãi vào các cụm làm kín dành cho thiết bị công nghiệp cao cấp trong nhiều lĩnh vực.
Trong hoạt động thực tế, các vòng đệm Polyetheretherketone chỉ hoạt động như các bề mặt trượt cứng có thể chịu được nhiệt, ma sát và biến dạng leo. Tất cả tải trước nén cần thiết để bịt kín hiệu quả đều đến từ phần cứng đàn hồi bên ngoài, chẳng hạn như vòng chữ O và lò xo cấp điện bằng kim loại. Sự khác biệt cốt lõi này làm cho các vòng đệm Polyetheretherketone khác biệt cơ bản với các vòng đệm cao su đặc.
Trong môi trường áp suất cao, các vòng đệm đàn hồi dễ dàng bị môi trường chất lỏng ép vào các khoảng trống lắp ráp nhỏ trong các rãnh bịt kín. Việc ép liên tục này cuối cùng sẽ gây ra sự đứt gãy của chất đàn hồi.
Được lắp đặt như một rào chắn cứng nhắc, các vòng đệm dự phòng PEEK ngăn các vòng chữ O bị ép đùn vào các khe hở. Thiết lập này làm tăng mức áp suất tổng thể của toàn bộ hệ thống bịt kín và kéo dài đáng kể tuổi thọ của các vòng chữ O được ghép nối.
Được lắp vào các piston và cần piston để chuyển động tịnh tiến hoặc quay, những vòng này sẽ hấp thụ tải trọng ngang và duy trì sự căn chỉnh trục chính xác. Chúng ngăn chặn sự tiếp xúc trực tiếp giữa kim loại với kim loại giữa các bộ phận cơ khí, bù lại độ lệch hướng tâm được tạo ra trong quá trình vận hành thiết bị và bảo vệ các bộ phận bịt kín bên trong khỏi hư hỏng do tải trọng bên không đồng đều gây ra.
|
Mục
|
Thông số kỹ thuật chi tiết
|
|---|---|
|
Tên sản phẩm
|
Vòng đệm kín PEEK (Polyether Ether Ketone)
|
|
Vật liệu có sẵn
|
PEEK nguyên chất không hàn, PEEK chứa đầy sợi carbon, Sợi carbon + than chì + PEEK biến tính được bôi trơn bằng hỗn hợp PTFE
|
|
Tùy chọn màu sắc
|
Màu be (PEEK tự nhiên), Màu đen (các loại đã được sửa đổi)
|
|
Quy trình sản xuất
|
Gia công chính xác CNC / Đúc phun chính xác ở nhiệt độ cao
|
|
Dung sai kích thước
|
Gia công CNC: ±0,02~±0,05 mmĐúc phun: ±0,08~±0,10 mm
|
|
Độ nhám bề mặt
|
Gia công CNC: Ra 1.6 – Ra 3.2Đúc phun: Ra 3.2 – Ra 6.3
|
|
Chứng chỉ
|
ISO9001, RoHS, TIẾP CẬN
|
|
Loại sản phẩm
|

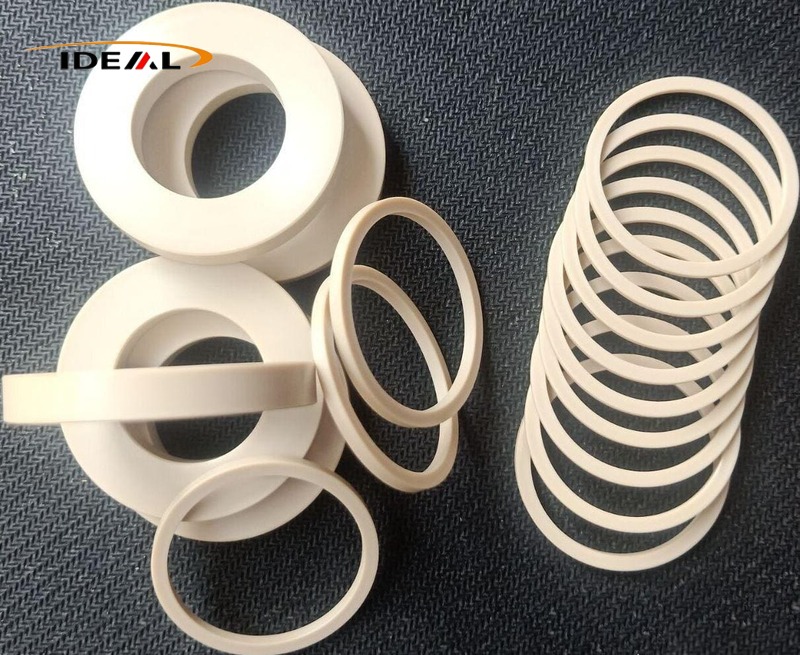

Vòng dẫn hướng PEEK, vòng hỗ trợ chống mài mòn, vòng dự phòng PEEK
|
Được thiết kế cho các điểm bịt kín quay và chuyển động tịnh tiến, vòng đệm Polyetheretherketone duy trì kích thước ổn định trong điều kiện áp suất và nhiệt độ dao động. Các đặc tính chống rão và chống dòng lạnh tích hợp ngăn chặn sự biến dạng hình dạng vĩnh viễn trong quá trình chuyển động theo chu kỳ. Với đặc tính ma sát thấp vốn có, chúng chịu được tác động cơ học lặp đi lặp lại và mang lại khả năng chống mài mòn ổn định.
Không giống như gioăng cao su linh hoạt dựa vào khả năng phục hồi đàn hồi, vòng đệm PEEK có độ cứng kết cấu cao, hỗ trợ định vị chính xác cho các cấu trúc làm kín cơ học động.
Dưới tải trọng xen kẽ liên tục và sự thay đổi nhiệt độ, vật liệu tránh được biến dạng vĩnh viễn. Nó giữ cho các bề mặt làm kín vừa khít trong suốt chu kỳ vận hành dài, lý tưởng cho các trục quay và các cụm làm kín chuyển động tuyến tính.
Đặc tính ma sát thấp tự nhiên giảm thiểu sự mài mòn trên phần cứng giao phối. Đối với thiết bị có chuyển động tương đối thường xuyên, các vòng đệm này ngăn chặn việc tạo hạt và đáp ứng các điều kiện làm việc không dầu phổ biến trong các thiết bị y tế và tự động hóa.
PEEK duy trì hình dạng vật lý ổn định khi tiếp xúc với môi trường thủy lực, chất lỏng cắt và các dung dịch ăn mòn nhẹ. Sự xuống cấp và trương nở hiếm khi được gây ra bởi các tác nhân hóa học không oxy hóa, phù hợp với thiết bị kiểm soát chất lỏng hoạt động trong môi trường khắc nghiệt vừa phải.
Các bộ phận trượt này được thiết kế cho các cấu hình bịt kín kết hợp bao gồm Stepseal và Glyd Ring, đồng thời luôn hoạt động kết hợp với chất đàn hồi vòng chữ O.
Vòng chữ O cung cấp lực căng trước ổn định, trong khi bề mặt trượt PEEK tiếp xúc trực tiếp với chất lỏng xử lý và các đối tượng ma sát. Chúng chịu trách nhiệm chống mài mòn trượt và ngăn chặn chất lỏng. Các sản phẩm này được áp dụng rộng rãi cho các xi lanh thủy lực pittông áp suất cao và các cụm làm kín quay.
Sau khi được lắp vào bên trong các rãnh được chỉ định, các bộ phận đàn hồi (trong hầu hết các trường hợp là vòng chữ O) sẽ bị nén và tạo ra lực tải trước hướng tâm. Lực ổn định này ép chặt vòng đệm PEEK vào bề mặt đệm kín đối tiếp, bề mặt trục ngoài hoặc thành xi lanh bên trong.
Với các mặt cuối được gia công chính xác, các vòng PEEK vừa khít để lấp đầy những khoảng trống cực nhỏ và chặn rò rỉ chất lỏng. Khi áp suất trung bình bên trong tăng lên, lực nén lớn hơn được tác động lên vòng đệm. Áp suất tiếp xúc giữa các bề mặt khớp nhau tăng tương ứng, cho phép thực hiện việc bịt kín tự siết chặt được kích hoạt bằng áp suất.
Các bộ phận đàn hồi liên tục tạo ra áp suất tải trước ổn định, giữ cho vòng đệm PEEK luôn bám chặt vào các bề mặt tiếp xúc chuyển động.
Áp suất chất lỏng của hệ thống tác động lên mặt sau của mỗi vòng PEEK. Nó đẩy môi bịt kín ra ngoài để tăng áp suất tiếp xúc cụ thể, do đó tạo thành hiệu ứng bịt kín tự siết chặt bền vững.
Lớp vỏ trượt PEEK hình chữ U bao bọc một lò xo truyền năng lượng bằng kim loại bên trong. Sau khi lắp đặt, lò xo nén sẽ mở rộng ra bên ngoài để hỗ trợ vòng trượt PEEK mở ra, tạo ra tải trước tiếp xúc ban đầu để bịt kín.
Biến động nhiệt độ và mài mòn nhỏ sẽ xảy ra sau khi chạy kéo dài. Lò xo bên trong phục hồi dần dần để bù đắp cho sự thay đổi kích thước và áp suất tiếp xúc bịt kín ổn định có thể được duy trì trong toàn bộ chu trình sử dụng.

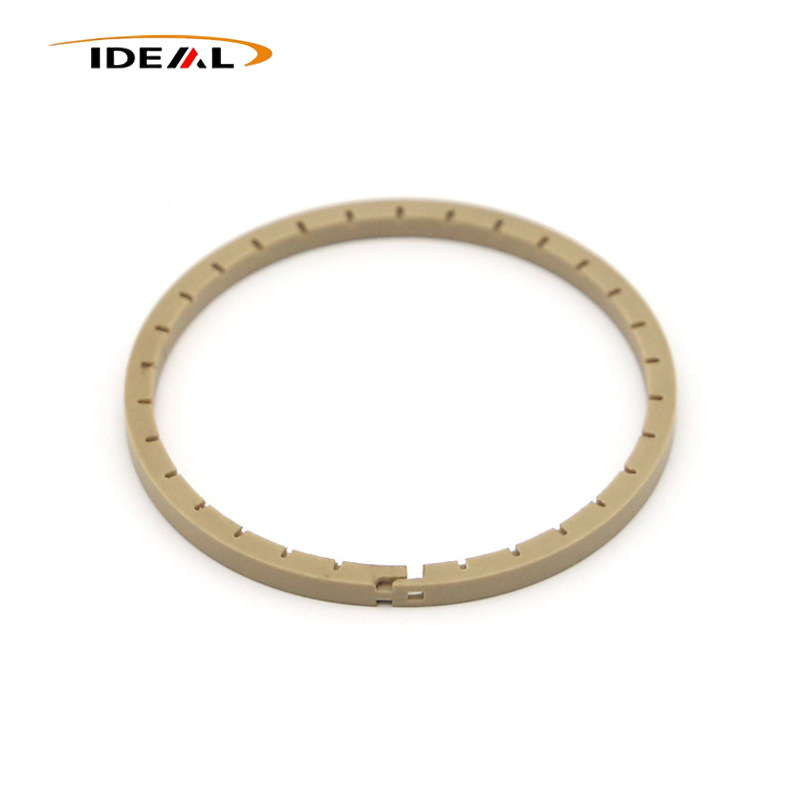

Các vết cắt chia đôi được thiết kế riêng để đơn giản hóa việc lắp đặt vào các rãnh bịt kín.
Các rãnh xoắn ốc:Sau khi lắp ráp và nén, hai mặt của đường cắt xoắn ốc dịch chuyển vào nhau và đóng lại hoàn toàn. Đường rò rỉ phần lớn được loại bỏ, khiến thiết kế này phù hợp với các tình huống áp suất cao đòi hỏi rò rỉ chất lỏng gần như bằng không.
Cắt thẳng & cắt góc đơn giản:Khoảng trống rò rỉ phút vẫn còn ở vị trí khía sau khi lắp đặt. Những kiểu này không áp dụng được cho việc bịt kín động áp suất cao yêu cầu rò rỉ hoàn toàn bằng không.
Vì lý do này, các vòng chia dạng xoắn ốc hoặc các vòng nguyên khối không có khe vẫn là lựa chọn hàng đầu cho các ứng dụng bịt kín động áp suất cao.
Nhờ sức mạnh tổng hợp của khả năng chống rão, ổn định nhiệt, độ trơ hóa học và khả năng chống mài mòn, vòng đệm Polyetheretherketone được triển khai rộng rãi cho các máy móc công nghiệp cao cấp hoạt động dưới nhiệt độ cao, áp suất cao, môi trường ăn mòn và môi trường làm việc cực kỳ sạch sẽ.
Được áp dụng trong các rãnh bịt kín của xi lanh thủy lực áp suất cao, van servo và ống góp van làm vòng hỗ trợ hoặc vòng dự phòng. Chúng ngăn chặn hiệu quả hiện tượng đùn do áp suất chất lỏng cao và kéo dài chu kỳ bảo dưỡng của các bộ phận bịt kín phù hợp. Đối với điều kiện áp suất hai chiều, các vòng này có thể được lắp đặt ở cả hai mặt của cụm làm kín.
Thường được trang bị cho các dụng cụ hạ cấp và cụm bịt kín đầu giếng. Đối mặt với nhiệt độ cực cao, áp suất cao và lỗ khoan truyền thông dầu-khí ăn mòn, khả năng chống leo mạnh mẽ của chúng đảm bảo hoạt động ổn định lâu dài. Các vòng tích hợp rắn không phân chia được khuyến khích sử dụng cho các điều kiện sử dụng áp suất cực cao.
Được sử dụng trên buồng chân không và xử lý van đường ống dẫn khí. Ở đây, loại PEEK nguyên chất chưa được hàn là bắt buộc để có lượng khí thoát ra cực thấp, giúp bảo vệ các vòng đệm FFKM/O-ring. Các biến thể PEEK chứa đầy carbon bị cấm hoàn toàn đối với các ứng dụng như vậy.
Được lắp đặt trên các đầu nối lò phản ứng và đường ống lọc áp suất cao. Những vòng này duy trì hiệu suất ổn định khi tiếp xúc với axit, kiềm và các dung môi hữu cơ đa dạng.
Thích hợp để làm kín chất lỏng áp suất cao trên van năng lượng hydro và thiết bị kiểm tra lưu trữ năng lượng.
Lý tưởng cho các cụm van chất lỏng tiếp xúc với phạm vi nhiệt độ rộng và chu trình khử trùng lặp đi lặp lại đòi hỏi các tiêu chuẩn vệ sinh nghiêm ngặt.
- Tập trung vào vòng đệm PEEK hiệu suất cao cho các thiết bị công nghiệp quan trọng

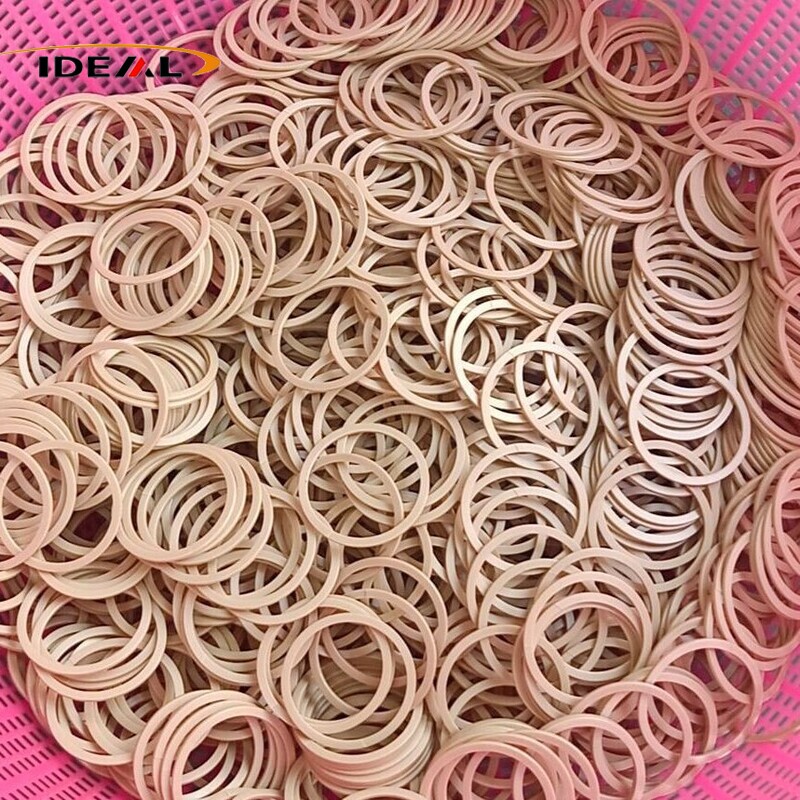

- Chuyên thiết kế theo yêu cầu và sản xuất hàng loạt ổn định
- Mục tiêu: giải quyết các lỗi niêm phong mà các sản phẩm tiêu chuẩn không thể giải quyết được
- Phớt bị đùn hoặc vỡ dưới áp suất cao
- Biến dạng, cong vênh hoặc rò rỉ ở nhiệt độ cao
- Ăn mòn hoặc trương nở trong chất lỏng hóa học
- Bị mòn nhanh trong chuyển động tịnh tiến/quay
- Kích thước không nhất quán gây ra lỗi lắp ráp
- Thời gian ngừng hoạt động ngoài kế hoạch và chi phí bảo trì cao
- Chúng tôi kiểm soát ứng suất dư, độ phẳng và độ co ngót do kết tinh — những yếu tố chính bị hầu hết các nhà cung cấp bỏ qua
- Phớt của chúng tôi vẫn ổn định dưới nhiệt độ cao và áp suất cao
- Không bị biến dạng nhanh, không rò rỉ, không trầy xước trên bề mặt tiếp xúc
- Tuổi thọ dài hơn và ít bị gián đoạn bảo trì hơn
- Hai quy trình đáng tin cậy: gia công CNC chính xác và ép phun chính xác
- Ủ bắt buộc đối với tất cả các vòng đệm PEEK để ổn định kích thước
- Kiểm soát chất lượng toàn bộ quá trình từ nguyên liệu đến thành phẩm
- Kiểm tra trực quan và kích thước 100% trước khi giao hàng
- Công thức vật liệu có thể tùy chỉnh cho:
- chống mài mòn
- chống ăn mòn
- hiệu suất cách nhiệt
- Ổn định trong điều kiện làm việc năng động (quay/chuyển động qua lại)
- Khả năng tương thích hóa học tuyệt vời và ổn định cấu trúc
- Hệ thống thủy lực
- Thiết bị sản xuất tự động
- Máy kiểm soát chất lỏng y tế
- Dụng cụ chính xác và tự động hóa công nghiệp trên toàn thế giới
- Nhà sản xuất linh kiện niêm phong nhựa kỹ thuật chuyên nghiệp
- Kinh nghiệm xử lý PEEK trưởng thành
- Chất lượng ổn định, giao hàng đáng tin cậy, dịch vụ toàn cầu
- Đối tác lâu dài cho các khách hàng công nghiệp yêu cầu phớt chặn hiệu suất cao
Trả lời 1: Không. PEEK tự hào có độ cứng cao và hầu như không có độ đàn hồi. Tất cả tải trước nén cần thiết để bịt kín được cung cấp bởi vòng chữ O hoặc lò xo cấp điện bằng kim loại. PEEK chỉ đóng vai trò là bề mặt trượt bền bỉ, chống mài mòn và xói mòn hóa học.
A2: Trong phạm vi áp suất hợp lý, cơ chế tự siết chặt làm tăng áp lực tiếp xúc và tăng cường hiệu quả bịt kín. Khi áp suất vượt quá ngưỡng định mức, các vòng đệm sẽ bị đùn và hư hỏng nếu không có các vòng dự phòng được lắp đúng cách, dẫn đến hỏng vòng đệm hoàn toàn ngay lập tức.
Đáp 3: Trong hầu hết các điều kiện hoạt động, chúng hoạt động như các bộ phận hỗ trợ và bảo vệ cứng nhắc. Thiếu độ đàn hồi nội tại, chúng phải được lắp ráp cùng với các vòng đệm đàn hồi như vòng chữ O để tạo thành một hệ thống bịt kín hoàn chỉnh.
A4: Không được khuyên gì cả. Chất độn carbon có nguy cơ thoát khí và ô nhiễm hạt. Chỉ cho phép sử dụng vật liệu PEEK nguyên chất không độn cho môi trường sản xuất chất bán dẫn.
