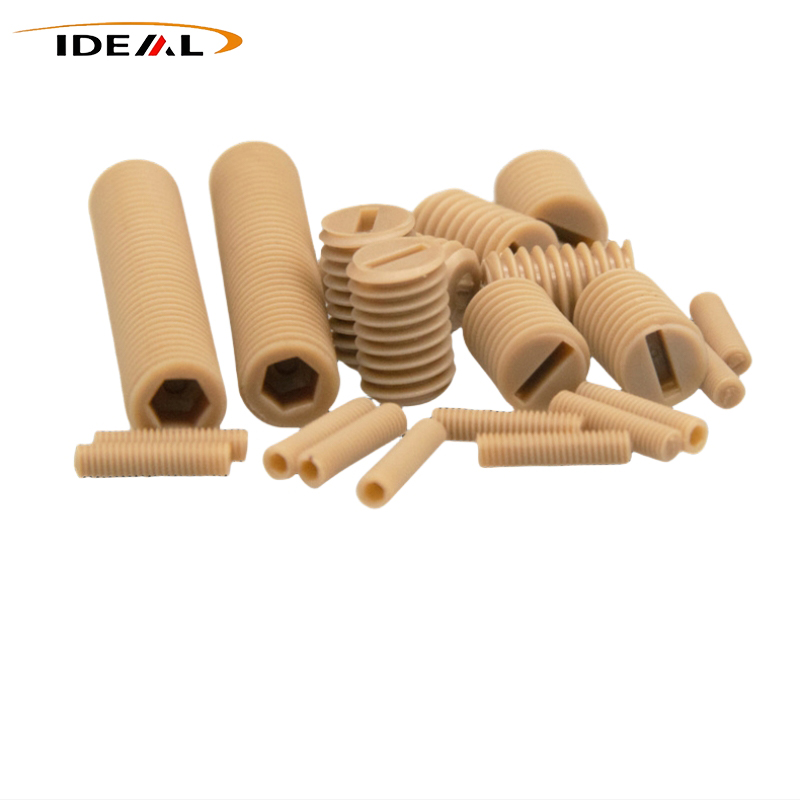

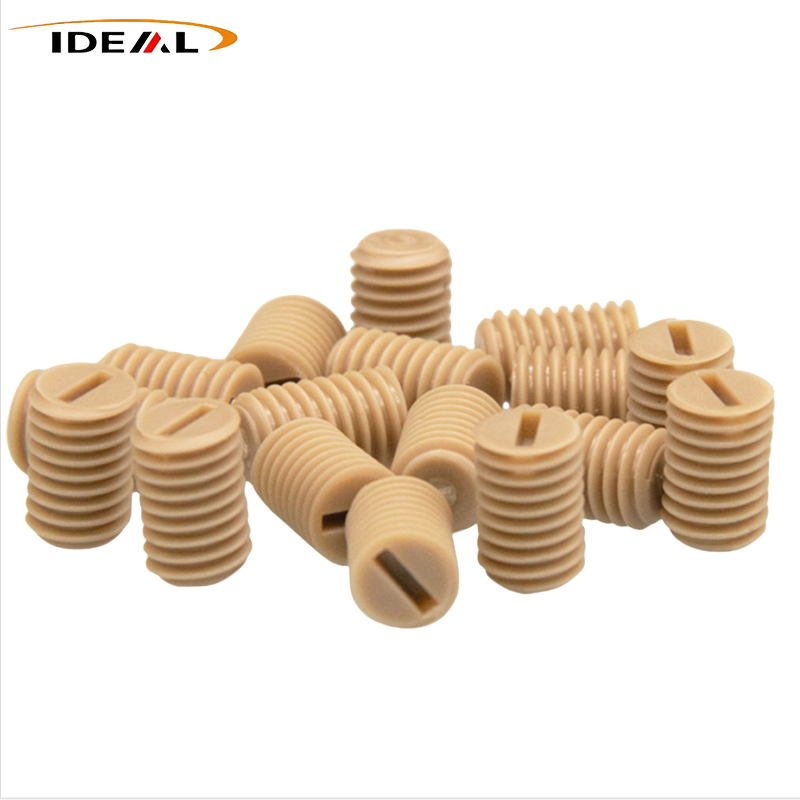

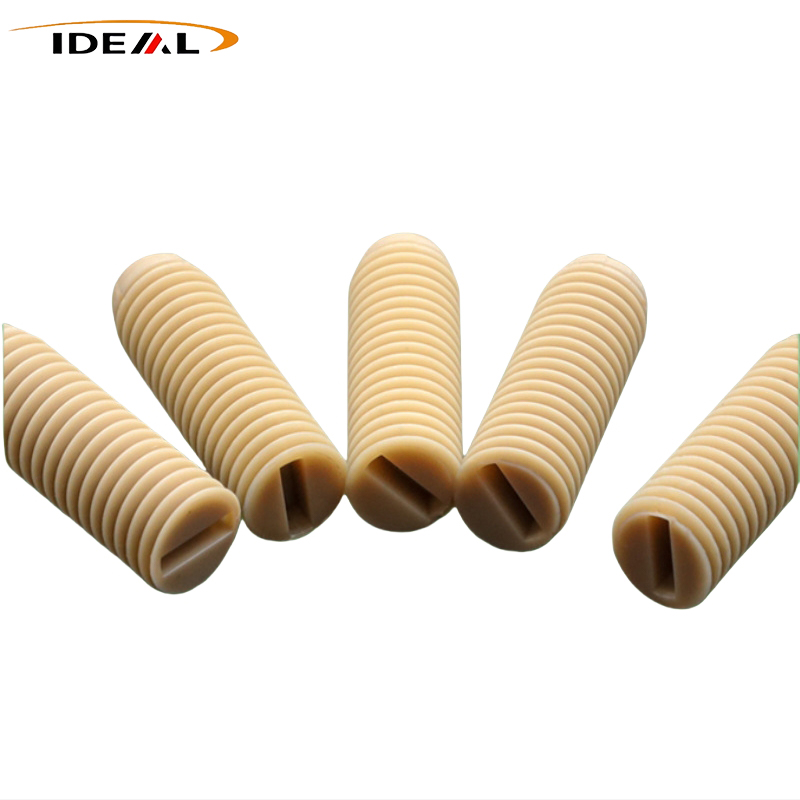

Vít định vị PEEK, còn thường được gọi là Vít PEEK Grub, được làm từ chất nền polyetheretherketone (PEEK) hiệu suất cao và được gia công CNC chính xác. Chúng là các vít định vị không đầu dựa vào khóa ren để đạt được khả năng định vị, chống lỏng và cố định linh kiện. Không chứa kim loại, chúng có độ bền cao và khả năng thích ứng với các điều kiện làm việc đặc biệt. Quảng Châu Ideal, với tư cách là một nhà máy nguồn, phục vụ nhiều khách hàng về thiết bị công nghiệp, hỗ trợ cả tùy chỉnh tiêu chuẩn trong kho và phi tiêu chuẩn.
Vít bộ PEEK từ Ideal Plastic được gia công CNC chính xác từ PEEK nguyên chất hoặc PEEK được gia cố bằng sợi carbon 30%. Thiết kế không đầu của chúng cho phép lắp đặt chìm để định vị linh kiện, cố định trục và chống xoay ở những nơi cần cách điện, đặc tính không từ tính, kháng hóa chất hoặc chịu nhiệt độ.
| Tên sản phẩm | Vít định vị Polyetheretherketone |
| Vật liệu | PEEK nguyên chất, PEEK gia cố bằng sợi carbon 30% |
| Màu sắc | Đen, Màu be (Có sẵn màu tùy chỉnh) |
| Kích cỡ | Hệ mét, hệ Anh |
| Kích thước số liệu tiêu chuẩn | M2, M2.5, M3, M4, M5, M6, M8 |
| Kích thước tùy chỉnh phổ biến của Imperial | #4-40 UNF, #6-32 UNC, #8-32 UNC, #10-24 UNC, 1/4-20 UNC |
| Dung sai chiều dài tổng thể | ±0,10mm; Dung sai tùy chỉnh ủ chính xác lên tới ± 0,05mm |
| Độ chính xác của chủ đề | Đã thử nghiệm thước đo 6g, Imperial 2A, Đi/Không Đi |
| Độ nhám bề mặt | Mặt ren: Ra<3,2μm; Thành rãnh lục giác bên trong: Ra<1,6μm, Mặt cuối siết chặt: Ra>3,2μm |

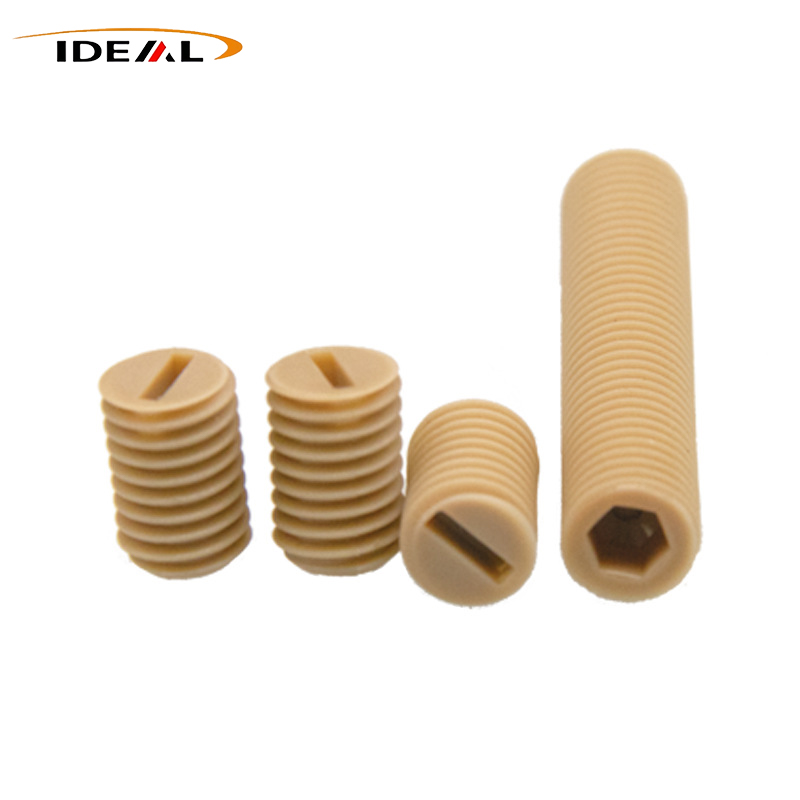

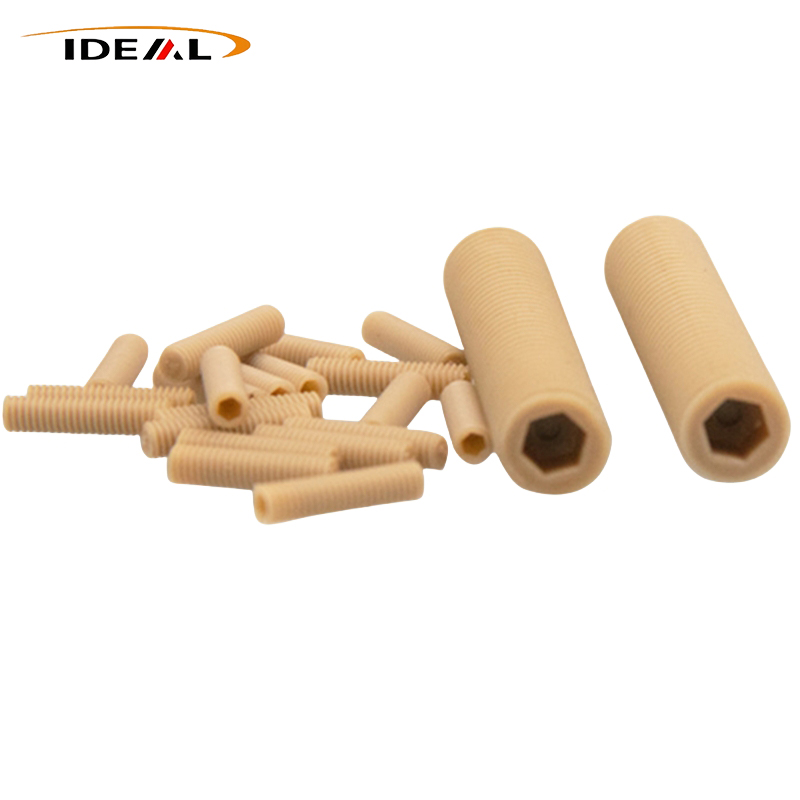

Vít định vị PEEK sử dụng cấu trúc không đầu với ren ngoài hoàn chỉnh và ổ lục giác bên trong. Vít có thể được lõm hoàn toàn vào lỗ ren, không để lại đầu nhô ra sau khi lắp đặt.
Thiết kế lõm giúp dây buộc không bị ảnh hưởng bởi các bộ phận xung quanh. Đầu siết tiếp xúc trực tiếp với bộ phận giao phối để định vị và cố định.
1.Trục ren hoàn toàn để lắp đặt chìm.
2.Rãnh lục giác bên trong để siết chặt.
3.Đầu siết phẳng để tiếp xúc trực tiếp với bộ phận giao phối.
Chức năng chính là kẹp và định vị hơn là buộc chặt. Vít có thể giữ trục, ống lót và ống lót ở đúng vị trí, hạn chế chuyển động dọc trục và ngăn cản chuyển động quay tương đối.
Độ sâu chèn cũng có thể được điều chỉnh để kiểm soát vị trí hoặc khe hở của bộ phận, cho phép vít hoạt động như một vít giới hạn hoặc điều chỉnh.
Nhựa lý tưởng cung cấp PEEK nguyên chất và PEEK được gia cố bằng sợi carbon 30%. Việc lựa chọn vật liệu phụ thuộc vào việc lắp ráp yêu cầu cách điện và hiệu suất không từ tính hay hiệu suất cơ học và liên quan đến mài mòn cao hơn.
Virgin PEEK cung cấp điện trở suất cao, cách điện và đặc tính không từ tính. Những đặc tính này liên quan đến thiết bị MRI, thiết bị điện cao áp, mô-đun pin năng lượng mới, thiết bị bán dẫn và thiết bị kiểm tra quang học.
PEEK được gia cố bằng sợi carbon 30% dành cho các ứng dụng định vị chịu nhiệt độ cao, chịu mài mòn và chịu tải nặng hơn, những nơi không cần cách điện. Nó không nên thay thế PEEK nguyên chất khi yêu cầu cách điện, hiệu suất không từ tính hoặc phòng sạch bán dẫn là cần thiết.
Kích thước nhỏ, ren thành mỏng và rãnh lục giác bên trong giúp cho việc gia công chính xác trở nên quan trọng. Thông tin kỹ thuật được cung cấp cho biết các ứng dụng khóa công nghiệp chủ yếu được gia công CNC từ các thanh PEEK ép đùn thay vì đúc phun.
PEEK có độ nhớt nóng chảy cao, khiến việc lấp đầy hoàn toàn các cấu trúc ren nhỏ trở nên khó khăn trong quá trình ép phun. Đường hàn, lỗ bên trong, lỗ co ngót và biên dạng ren không hoàn chỉnh có thể ảnh hưởng đến hiệu suất mô-men xoắn. Gia công CNC tránh được các vấn đề hình thành ren liên quan đến khuôn này.
Ideal Plastic sử dụng máy tiện CNC, máy phay CNC, trung tâm gia công CNC và trung tâm gia công năm trục. Quá trình xử lý sử dụng các đồ gá phù hợp và dụng cụ cacbua sắc bén, với tốc độ cắt và tốc độ tiến dao được kiểm soát theo cấu trúc PEEK nhỏ.
Thanh PEEK ép đùn có thể chứa ứng suất dư. Việc loại bỏ vật liệu trong quá trình gia công có thể giải phóng ứng suất này và gây ra thay đổi kích thước hoặc cong vênh, đặc biệt khi chi tiết hoàn thiện sau đó tiếp xúc với nhiệt độ cao.
Do đó, quy trình được cung cấp sử dụng các giai đoạn gia công thô và hoàn thiện với quá trình ủ khi cần thiết. Kiểm soát ứng suất giúp giảm nguy cơ nứt ren, nứt rãnh lục giác bên trong, cong vênh và trôi chiều.
Kiểm tra chất lượng bao gồm xác minh vật liệu, kiểm tra sản phẩm đầu tiên, kiểm tra trong quá trình và kiểm tra cuối cùng.
1.Vật liệu thanh PEEK và lô sản xuất được kiểm tra trước khi gia công.
2.Kích thước chi tiết đầu tiên, tình trạng ren và hình dáng bên ngoài được xác minh.
3.Kích thước, hình dáng và tình trạng dụng cụ được kiểm tra trong quá trình sản xuất.
4.Kiểm tra cuối cùng bao gồm lấy mẫu kích thước chính, kiểm tra trực quan và kiểm tra mô-men xoắn của mẫu.
Cần phải có dụng cụ đo ren và kiểm tra mô-men xoắn vì các vết nứt nhỏ bên trong không thể được xác nhận chỉ bằng kiểm tra trực quan.
Biên dạng ren yêu cầu phải đầy đủ và sắc nét, không có gờ, mép cuộn hoặc mép bị cháy. Cả hai đầu ren đều có hướng dẫn vát cạnh. Rãnh lục giác bên trong có thành bên trong nhẵn mà không bị hư hỏng khi mở, trong khi đầu siết vẫn phẳng và không bị rách hoặc sứt mẻ.
Việc áp dụng vít định vị PEEK dựa trên các đặc tính liên quan đến nhiệt, điện, hóa học, cơ học và chân không của vật liệu thay vì gắn chặt cho mục đích chung.
1.Thiết bị nhiệt độ cao: Thông tin vật liệu được cung cấp cung cấp phạm vi nhiệt độ hoạt động dài hạn từ 50oC đến 250oC, nhiệt độ chuyển hóa thủy tinh khoảng 143oC và nhiệt độ cao nhất ngắn hạn là 280–300oC.
2.Thiết bị điện: Virgin PEEK có thể cung cấp vật liệu cách nhiệt trong đó các bộ phận gắn chặt bằng kim loại có thể tạo ra đường dẫn điện, đoản mạch hoặc rủi ro hồ quang.
3.Thiết bị nhạy cảm với từ tính: Các đặc tính không từ tính của PEEK nguyên chất có liên quan đến MRI, cảm biến và thiết bị đo quang học.
4.Thiết bị bán dẫn và chân không: PEEK nguyên chất có độ tinh khiết cao có lượng khí thải thấp và lượng mưa ion thấp. Sau khi ủ, khử khí và làm sạch bằng siêu âm, nó có thể được sử dụng trong môi trường liên quan đến chân không.
5.Bộ phận định vị: Cấu trúc không đầu phù hợp với trục, ống lót, ống lót và các bộ phận khác yêu cầu định vị chìm hoặc cố định chống xoay.
Vít định vị PEEK là bộ phận định vị và kẹp chứ không phải là bu lông buộc có độ bền kéo cao. Chúng không dành cho các kết nối kéo chịu lực cao.
Lựa chọn vật liệu cũng phải tuân theo các yêu cầu ứng dụng. Cần có Virgin PEEK khi tính cách nhiệt, tính chất không từ tính hoặc độ sạch của chất bán dẫn là quan trọng. PEEK được gia cố bằng sợi carbon dành cho các ứng dụng cần hiệu suất cơ học và chống mài mòn cao hơn mà không cần yêu cầu cách nhiệt.
Trả lời: Kích thước bên ngoài có thể đáp ứng các yêu cầu DIN913/DIN916. Các ứng dụng nhiệt độ cao đòi hỏi phải xem xét sự giãn nở nhiệt và ứng suất dư.
Trả lời: Quá trình ủ chủ yếu làm giảm ứng suất dư và cải thiện độ ổn định chiều dài hạn. Nó không trực tiếp làm giảm dung sai gia công.
Trả lời: Không. PEEK nguyên chất cần thiết cho các ứng dụng phòng sạch cách điện, không từ tính và bán dẫn.
A: Kích thước Imperial hầu như không bao giờ có hàng. Chúng được gia công CNC theo kích thước và số lượng yêu cầu.
Đ: Vâng. Việc điều chỉnh độ sâu chèn có thể được sử dụng để kiểm soát vị trí hoặc khe hở của bộ phận.
Trả lời: Chỉ kiểm tra bằng mắt không thể xác định được các vết nứt nhỏ bên trong. Đồng hồ đo ren và kiểm tra mô-men xoắn được sử dụng để xác minh.
