Các kỹ sư chỉ định ống polyetheretherketone (PEEK) được gia cố phải đối mặt với quyết định ngay lập tức: loại cốt sợi nào sẽ giữ cho bộ phận tồn tại trên hiện trường. PEEK không hàn xử lý nhiệt độ cao và các hóa chất khắc nghiệt một cách dễ dàng. Nhưng dưới tải trọng liên tục cao hoặc nhiệt độ khắc nghiệt, nhựa thô sẽ bị biến dạng. Bạn thêm sợi để ngăn chặn sự thay đổi chiều đó. Sự lựa chọn hầu như luôn thu hẹp xuống còn 30% sợi carbon (CF30) hoặc 30% sợi thủy tinh (GF30). Chọn sai có nghĩa là các bộ phận tiếp xúc bị hao mòn sớm, chập điện không mong muốn hoặc suy giảm nhiệt nghiêm trọng.

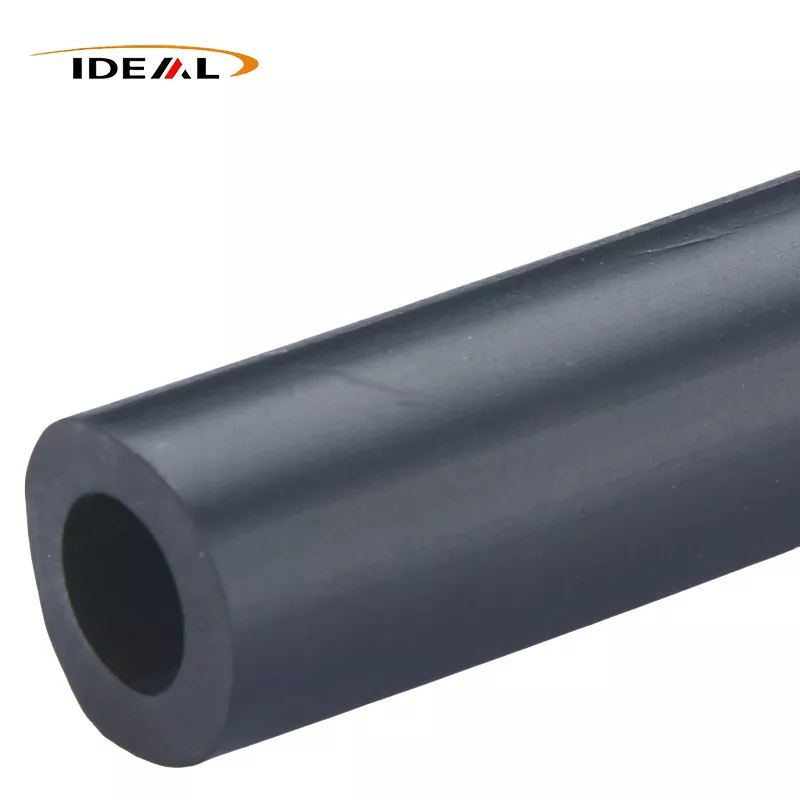

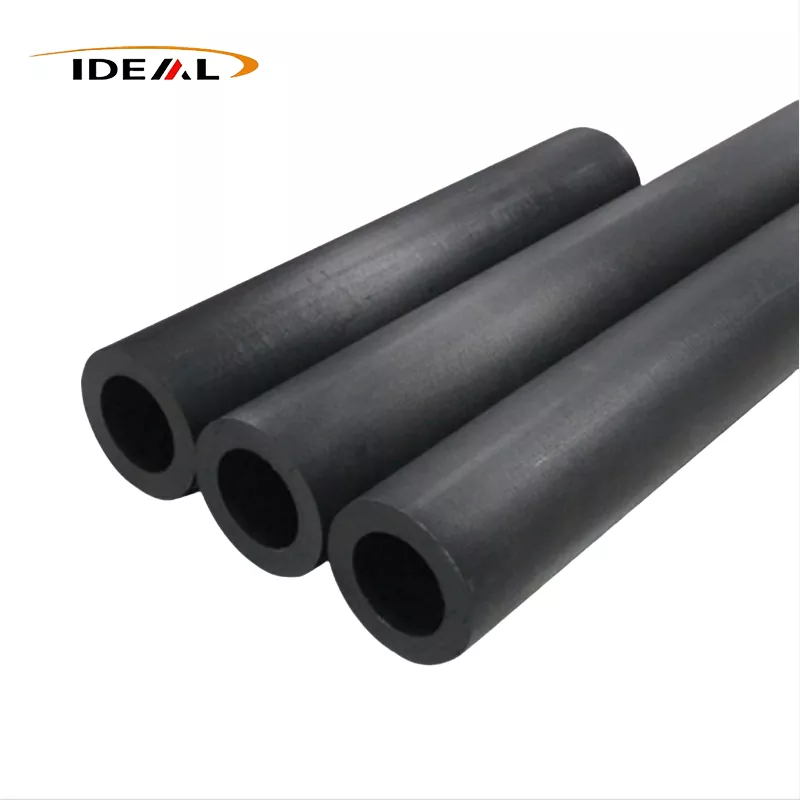

Bạn chỉ địnhống PEEK gia cố bằng sợi carbonkhi ứng dụng liên quan đến các bộ phận chuyển động, ma sát trượt hoặc yêu cầu nghiêm ngặt về tiêu tán tĩnh điện. Sợi carbon hoạt động như một chất bôi trơn khô cực nhỏ. Chúng cũng kéo nhiệt ra khỏi bề mặt tiếp xúc, ngăn chặn sự nóng chảy hoặc biến dạng cục bộ dưới tải nặng.
Chỉ định PEEK GF30 khi bạn cần cách điện và cách nhiệt tối đa trong ứng dụng kết cấu, tĩnh hoàn toàn. Thủy tinh có độ mài mòn cao. Nếu bạn sử dụng ống GF30 làm ổ trục hoặc ống lót tựa vào trục thép, các sợi thủy tinh sẽ nhai kim loại tiếp xúc một cách nhanh chóng. CF30 dự phòng trục kim loại trong khi vẫn duy trì độ cứng kết cấu của bộ phận nhựa.
Lý do PEEK không được hàn hoạt động tốt là do cấu trúc phân tử cụ thể của nó. Nó có các vòng thơm và liên kết ether xen kẽ. Các liên kết ether mang lại tính linh hoạt phân tử, mang lại cho nhựa độ dẻo dai và khả năng chống va đập vốn có. Các vòng thơm cung cấp độ cứng cực cao và ổn định nhiệt. Thiết lập đó mang lại cho nó khả năng chịu nhiệt tuyệt vời, cộng với sự cân bằng chính xác giữa độ bền và độ cứng. Dưới sức nóng hoặc áp suất, PEEK không dễ bị cong vênh và có khả năng chống chịu tốt với áp lực lặp đi lặp lại.
PEEK cũng dựa trên cấu trúc bán tinh thể cao. Nó duy trì mức độ kết tinh khoảng 25% đến 35%, giúp nó giữ nguyên các đặc tính cơ học ngay cả khi nhiệt độ tăng lên đến điểm nóng chảy. Quản lý nhiệt chính xác trong quá trình ép đùn đảm bảo chuỗi polymer gấp lại thành các cấu trúc tinh thể có trật tự cao này. Nếu nhà sản xuất làm nguội ống ép đùn quá nhanh, nhựa vẫn ở trạng thái vô định hình, chuyển sang màu trong mờ và mất khả năng kháng hóa chất cũng như độ bền nhiệt độ cao.
Khi bạn kết hợp ma trận này với sợi carbon hoặc sợi thủy tinh đã cắt nhỏ, bạn sẽ làm gián đoạn quá trình gấp nếp gọn gàng của chuỗi polyme, nhưng bạn sẽ có được một giàn giáo cứng chắc bên trong. Nền polyme chuyển ứng suất trực tiếp lên các sợi cứng hơn, khỏe hơn nhiều. Điều này hạn chế sự chuyển động của chuỗi polyme, ngăn chặn sự rão và tăng cường độ bền kéo một cách đáng kể. Nó cũng giảm Hệ số giãn nở nhiệt tuyến tính (CLTE) xuống mức gần giống với nhôm hoặc thép, cho phép các kỹ sư thiết kế các khớp nối ép kim loại với nhựa có khả năng chịu nhiệt chặt chẽ và không bị lỏng khi cụm lắp ráp nóng lên.
Thêm sợi carbon không phải là một nâng cấp tuyến tính. Có một hình phạt nặng về khả năng sản xuất. Khi hàm lượng chất xơ tăng lên, độ nhớt nóng chảy của nhựa tăng đột biến. Trong ống ép đùn, các sợi này có xu hướng sắp xếp theo hướng của dòng chảy, có nghĩa là ống phát triển độ bền kéo đáng kinh ngạc dọc theo chiều dài của nó, với độ bền thấp hơn một chút dọc theo trục vòng của nó.
Chất độn carbon 10% mang lại độ cứng khiêm tốn trong khi vẫn giữ chỉ số dòng chảy nóng chảy đủ cao để ép đùn thành mỏng, phức tạp. Nó vẫn tương đối dễ gia công và chống lại hiện tượng gãy giòn.
Việc tăng cường sử dụng sợi carbon lên 30% là tiêu chuẩn của ngành. Nó cân bằng độ bền kéo lớn với khả năng gia công chấp nhận được. Tỷ lệ này cung cấp tính toàn vẹn về cấu trúc cần thiết cho các ứng dụng áp suất cao mà không làm mất đi hoàn toàn độ dẻo dai tự nhiên của nhựa.
Với lượng carbon lấp đầy 40%, bạn sẽ đạt được độ cứng tối đa. Sự đánh đổi là độ nhớt cực cao trong quá trình sản xuất. Việc ép đùn hoặc ép phun ống CF 40% yêu cầu kiểm soát nhiệt độ chính xác để ngăn chặn các khoảng trống. Vật liệu thu được rất giòn. Gia công 40% CF PEEK yêu cầu dụng cụ kim cương đa tinh thể (PCD), vì dao phay cacbit tiêu chuẩn sẽ mất khả năng cắt sau vài phút khi cắt qua khối lượng cacbon mài mòn đó.
PEEK không hàn có Nhiệt độ biến dạng nhiệt (HDT) khoảng 152°C. Thêm 30% sợi carbon hoặc sợi thủy tinh, nhiệt độ HDT sẽ tăng lên 315°C. Cả hai vật liệu chứa đầy đều xử lý nhiệt độ xung quanh cực cao một cách dễ dàng.
Sự khác biệt nằm trong đường dẫn điện. PEEK đương nhiên là một chất cách điện có hiệu quả cao. Việc bổ sung thêm sợi thủy tinh sẽ giữ nguyên như vậy, duy trì điện trở suất lớn. Việc thêm sợi carbon làm giảm đáng kể điện trở suất thể tích của nó. CF30 vốn có khả năng chống tĩnh điện. Bằng cách điều chỉnh ma trận carbon, nhà sản xuất có thể sản xuất xi lanh PEEK chống tĩnh điện hoặc ống PEEK dẫn điện hoàn toàn. Nếu đường dẫn nhiên liệu hoặc bộ phận hàng không vũ trụ của bạn cần nối đất tĩnh điện một cách an toàn thì bắt buộc phải sử dụng sợi carbon. Sợi thủy tinh sẽ giữ điện tích đó cho đến khi nó tạo ra đủ điện áp để tạo ra hồ quang, có khả năng gây ra sự cố nghiêm trọng trong môi trường dễ bay hơi.
Ma sát học—nghiên cứu về ma sát và mài mòn—là nơi CF30 và GF30 tách biệt hoàn toàn dựa trên tương tác vật lý của chúng với các bề mặt tiếp xúc.
| Biến thể vật liệu | Hệ số ma sát động (so với thép) | Hồ sơ mài mòn bề mặt giao phối | Độ dẫn nhiệt |
|---|---|---|---|
| PEEK chưa được lấp đầy | 0,30 - 0,40 | Thấp (Không mài mòn) | Thấp (Chất cách điện) |
| PEEK CF30 | 0,15 - 0,20 | Rất thấp (Tự bôi trơn) | Cao (Tản nhiệt) |
| PEEK GF30 | 0,40 - 0,55 | Cao (Có tính mài mòn cao) | Thấp (Chất cách điện) |
Trong tải động, sự tích tụ nhiệt sẽ phá hủy nhựa. Mọi polyme đều có giới hạn Vận tốc áp suất (PV). Nếu bị đẩy vượt quá giới hạn này, nhựa không thể tỏa nhiệt do ma sát đủ nhanh, dẫn đến nóng chảy nhanh và hỏng linh kiện. CF30 vượt trội về vòng bi, vòng đệm và vòng chống mòn vì sợi carbon hoạt động như ống dẫn nhiệt, kéo nhiệt từ bề mặt ma sát và phân tán nhiệt qua thân ống.
Sợi carbon cũng hoạt động như một chất bôi trơn rắn. Khi PEEK mòn dưới kính hiển vi, nó để lại một màng cacbon mỏng trên bề mặt tiếp xúc, làm giảm hệ số ma sát hơn nữa theo thời gian.
Sợi thủy tinh làm điều ngược lại. Chúng là chất cách nhiệt, nghĩa là nhiệt ma sát vẫn bị giữ lại tại điểm tiếp xúc, làm giảm giới hạn PV hiệu dụng của bộ phận. Tệ hơn nữa, những sợi thủy tinh cực nhỏ lộ ra sẽ hoạt động giống như giấy nhám. Dưới tải trọng động, ống GF30 sẽ ghi điểm mạnh và làm mòn trục kim loại mà nó tựa vào. Sử dụng kính cho các kết cấu tĩnh. Sử dụng carbon cho bất cứ thứ gì chuyển động.
Các kỹ sư chỉ định những ống này dựa trên các điều kiện khắc nghiệt của môi trường có thể phá hủy các loại nhựa kỹ thuật tiêu chuẩn như Delrin hoặc Nylon.
Trong các ứng dụng hàng không vũ trụ, việc giảm trọng lượng thúc đẩy việc lựa chọn vật liệu. Ống sợi carbon được gia công thay thế nhôm và titan trong hệ thống nhiên liệu, khung máy bay không người lái và các cấu trúc cố định. Nó giảm trọng lượng đáng kể trong khi chống lại chất lỏng hàng không, dầu thủy lực và nhiên liệu máy bay phản lực.
Trong lĩnh vực y tế, ống PEEK dành cho dụng cụ y tế phải tồn tại hàng trăm chu kỳ trong nồi hấp hơi nước ở nhiệt độ cao mà không bị xuống cấp, cong vênh hoặc mất ổn định kích thước. Các biến thể chứa đầy carbon cung cấp độ cứng cao cần thiết cho hướng dẫn nhắm mục tiêu phẫu thuật, tay cầm nội soi và các bộ phận cố định bên ngoài.
Năng lượng và các hoạt động khoan ngoài khơi phụ thuộc vàoPEEK ép đùn chứa đầy carbondành cho các công cụ ghi nhật ký đường dây có dây và vỏ cảm biến. Vật liệu này tồn tại khi tiếp xúc liên tục với khí chua (H2S), áp suất thủy tĩnh cực cao và nhiệt độ môi trường vượt quá 200°C sâu dưới lòng đất.
Việc đùn PEEK đầy là rất khó khăn. Các sợi có thể kết tụ lại trong giai đoạn tan chảy, tạo ra các điểm khô, vùng giàu nhựa hoặc khoảng trống ẩn bên trong thành ống. Khoảng trống 1mm trên thành ống PEEK hoạt động như một bộ tập trung ứng suất nghiêm trọng. Dưới tải trọng theo chu kỳ hoặc áp suất thủy tĩnh cao, các vết nứt vi mô lan truyền từ khoảng trống này cho đến khi bộ phận bị cắt hoàn toàn. Vì PEEK chứa đầy carbon có màu đen tuyền và hoàn toàn mờ đục nên bạn không thể kiểm tra bằng mắt thường những sai sót này bên trong.
Để đảm bảo tính toàn vẹn về cấu trúc, sản xuất hàng đầu dựa vàoPhát hiện lỗi dựa trên AI. Quá trình này kết hợp chức năng quét âm thanh siêu âm hoặc chụp ảnh tia X tiên tiến với các thuật toán học máy. Nó xác định các khoảng trống vi mô, sự kết tụ sợi và sự thay đổi độ đồng tâm trong thời gian thực khi ống rời khỏi khuôn ép đùn. Hệ thống ánh xạ phản xạ âm thanh tới kích thước khuyết tật vật lý ngay lập tức, loại bỏ các phần ống bị tổn hại trước khi chúng được vận chuyển. Việc nắm bắt những khuyết tật bên trong này đảm bảo thành ống được gia công cuối cùng sẽ không bị hỏng dưới áp lực tại hiện trường.
Việc chỉ định hỗn hợp polymer phù hợp sẽ vô ích nếu hình dạng cuối cùng yêu cầu xử lý hậu kỳ quá nhiều. PEEK là một nguyên liệu thô đắt tiền. Mua một thanh rắn và gia công 80% trong số đó thành chip sẽ làm tiêu tốn ngân sách dự án của bạn và lãng phí thời gian quý giá của máy CNC. Tìm nguồn cung ứng ống gần dạng lưới giúp giảm đáng kể chi phí sản xuất và lãng phí vật liệu.

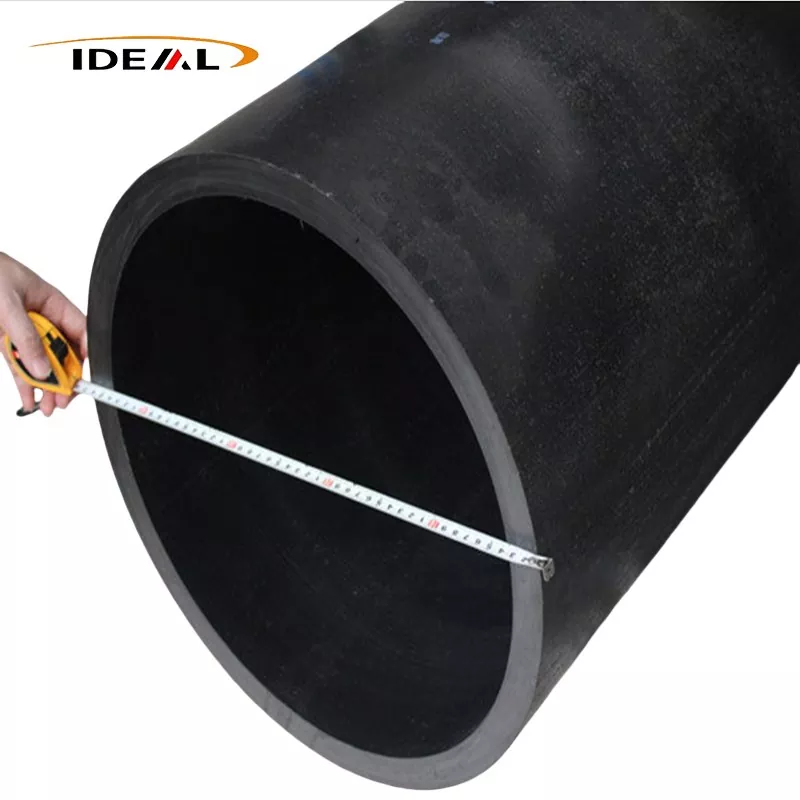

Là một nhà máy chuyên dụng, Quảng Châu Ideal Plastic vận hành các dây chuyền ép đùn, ép phun và gia công CNC chuyên dụng dành riêng cho nhựa kỹ thuật nhiệt độ cao. Họ sản xuấtỐng PEEK chứa đầy sợi carbonvới tỷ lệ lấp đầy carbon dao động từ 10% đến 40%. Cơ sở này ép đùn các biên dạng lớn, xử lý các kích thước tùy chỉnh từ 15mm đến 458mm theo thông số kỹ thuật đường kính trong và ngoài.
Tất cả các vật liệu đều được hỗ trợ bởi quản lý chất lượng ISO9001, cùng với các chứng nhận REACH và RoHS. Điều này đảm bảo tuân thủ đầy đủ cho chuỗi cung ứng sản xuất hàng không vũ trụ, y tế và chính xác toàn cầu. Bằng cách kết hợp tỷ lệ lấp đầy carbon chính xác với quá trình ép đùn gần dạng lưới, bạn sẽ có được các đặc tính cơ học chính xác mà bạn đã thiết kế, được phân phối ở dạng hình học giúp giảm thiểu chi phí gia công của bạn.
