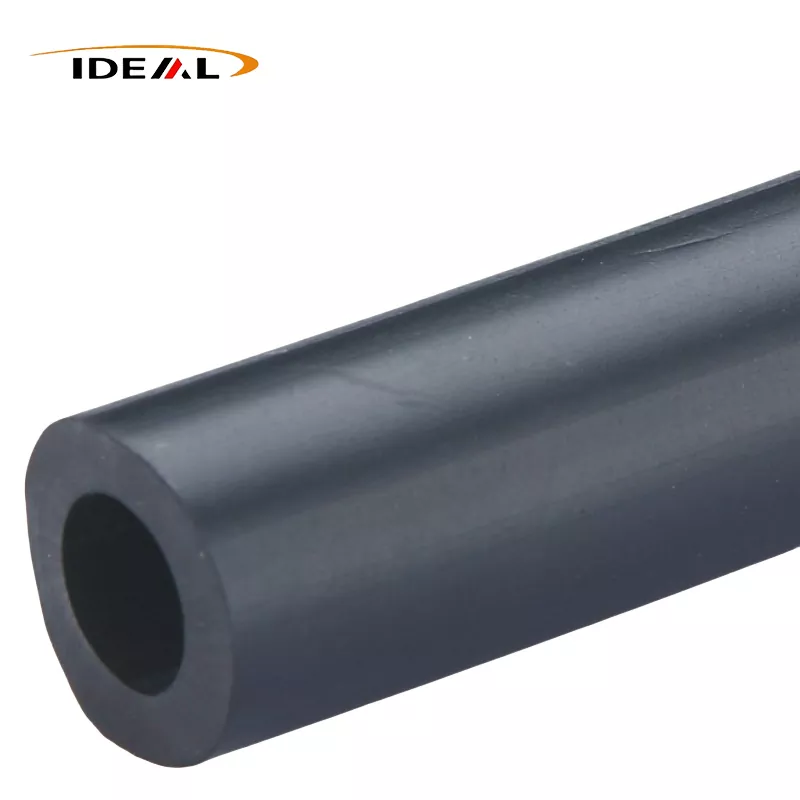

Ống PEEK được gia cố bằng sợi carbonlà sự lựa chọn thiết thực khi ống PEEK tiêu chuẩn cần độ cứng cao hơn, độ ổn định về kích thước, khả năng chịu tải hoặc khả năng kiểm soát tĩnh. Ideal Plastic sản xuất ống PEEK chứa đầy sợi carbon màu đen với hàm lượng sợi carbon từ 10% đến 40%, các tùy chọn LCF và SCF, phạm vi đường kính bên trong và bên ngoài được nêu rõ, chiều dài 1.000 mm hoặc 3.000 mm và dung sai xuống tới ± 0,02 mm.
Loại phù hợp không được lựa chọn chỉ dựa vào tỷ lệ phần trăm carbon. Chiều dài sợi, hình dạng thành, nhiệt độ vận hành, điều kiện mài mòn, yêu cầu về điện và kích thước hoàn thiện đều ảnh hưởng đến thông số kỹ thuật. Bắt đầu với trường hợp tải và bản vẽ, sau đó yêu cầu báo giá theo yêu cầu kiểm tra và vật liệu xác định.
Khi ống PEEK chứa đầy sợi carbon là sự lựa chọn phù hợp
PEEK tinh khiết đã cung cấp sự kết hợp hữu ích giữa khả năng chịu nhiệt độ, khả năng kháng hóa chất, đặc tính mài mòn và độ ổn định kích thước. Việc bổ sung thêm sợi carbon sẽ thay đổi sự cân bằng về độ cứng và khả năng hỗ trợ tải trọng. Điều đó quan trọng trong ống được sử dụng làm ống bọc ổ trục, bộ phận cách điện hoặc dẫn hướng, đoạn kết cấu, con lăn hoặc bộ phận truyền động hoặc mặt cắt bán thành phẩm khác phải giữ hình dạng của nó dưới áp lực.
Sợi carbon thường đáng được cân nhắc khi ống PEEK nguyên chất bị lệch quá nhiều, giãn ra ngoài cửa sổ vừa vặn hoặc mòn nhanh hơn mức ứng dụng cho phép. Nó cũng có thể giúp ích trong các hệ thống nhạy cảm tĩnh. Trạng thái dẻo lý tưởng có điện trở suất khối thấp đến mức1 × 10³ Ω·cmđối với dòng vật liệu PEEK chứa sợi carbon, nhưng hiệu suất điện cần thiết phải được xác nhận đối với loại, hàm lượng sợi, hình học và phương pháp thử nghiệm chính xác.
Không coi ống chứa đầy carbon là vật thay thế tự động cho mọi bộ phận PEEK. Sợi carbon có thể ảnh hưởng đến khả năng gia công, hình dáng bề mặt, tính dị hướng và tính chất điện. Nếu ống phải duy trì khả năng cách điện cao, nếu bề mặt tiếp xúc rất mịn là rất quan trọng hoặc nếu bộ phận tiếp xúc với hỗn hợp hóa học không được đề cập trong dữ liệu hiện có, hãy yêu cầu đánh giá cụ thể theo cấp độ trước khi đặt hàng.
Chọn hàm lượng sợi carbon và cấp độ sợi cho thùng tải
Sự thay đổi sợi carbon từ 10% đến 40% trong PEEK
Ideal Plastic cung cấp hàm lượng sợi carbon có thể điều chỉnh từ 10% đến 40%. Nói chung, việc tăng mức độ độn sẽ chuyển hỗn hợp sang độ cứng và khả năng chịu tải cao hơn, đồng thời làm cho việc lựa chọn vật liệu trở nên nhạy cảm hơn với hướng xử lý và thiết kế xung quanh. Tỷ lệ phần trăm cao nhất không tự động là giá trị tốt nhất: nó có thể không cần thiết đối với ống chịu tải nhẹ và có thể làm phức tạp các yêu cầu gia công hoặc bề mặt.
Chỉ định kết quả bạn cần thay vì chỉ yêu cầu “PEEK chứa đầy carbon”. Các đầu vào hữu ích bao gồm tải xuyên tâm, tải dọc trục, nhịp không được hỗ trợ, phạm vi nhiệt độ, tốc độ trượt, vật liệu giao phối, chu kỳ hoạt động, môi trường hóa học và liệu ống có phải tiêu tán điện tích tĩnh hay không. Ideal Plastic nêu các giá trị độ cứng trong khoảng từ 8 đến 12 GPa đối với sản phẩm PEEK được gia cố bằng sợi carbon. Hãy coi phạm vi đó là hướng dẫn ở cấp độ sản phẩm, không thay thế cho bảng dữ liệu dành riêng cho cấp độ hoặc xác nhận thiết kế.
Tùy chọn ống LCF, SCF và CF30 PEEK
Loại sợi ảnh hưởng nhiều hơn nhãn. LCF có nghĩa là sợi carbon dài; SCF có nghĩa là Sợi carbon ngắn. Các sợi dài hơn có thể hữu ích khi hiệu quả gia cố và độ cứng được ưu tiên, trong khi các hợp chất sợi ngắn có thể phù hợp hơn cho quá trình gia công thông thường và các biên dạng gia công chi tiết. Kết quả thực tế phụ thuộc vào định hướng sợi, điều kiện đúc hoặc đùn, độ dày thành và gia công.
“CF30” thường xác định hợp chất PEEK có khoảng 30% sợi carbon, nhưng việc chỉ định này phải được xác nhận với nhà cung cấp. Hỏi xem ống CF30 PEEK được trích dẫn là LCF hay SCF, dung sai nào được áp dụng sau khi gia công và dữ liệu đặc tính nào thuộc về hợp chất chính xác đó. Điều này ngăn ngừa một lỗi mua hàng phổ biến: so sánh hai vật liệu theo tỷ lệ phần trăm carbon trong khi bỏ qua các dạng sợi và lộ trình sản xuất khác nhau.
Xác nhận kích thước ống, ống, hồ sơ và gia công trước khi đặt hàng
Chỉ định OD, ID, Độ dày của tường, Chiều dài, Dung sai và Độ hoàn thiện bề mặt
“Ống PEEK” và “ống PEEK” thường được sử dụng thay thế cho nhau khi tìm kiếm nhà cung cấp, nhưng báo giá vẫn cần định nghĩa kích thước chính xác. Cung cấp đường kính ngoài (OD), đường kính trong (ID), độ dày thành hoặc tính toán, chiều dài cắt, số lượng, dung sai, tình trạng cuối và yêu cầu hoàn thiện bề mặt. Nêu rõ các kích thước được cung cấp dưới dạng ép đùn, cắt hoặc gia công.
Ideal Plastic liệt kê các chiều dài tiêu chuẩn 1.000 mm và 3.000 mm và dung sai được nêu là ±0,02 mm đối với ống PEEK được gia cố bằng sợi carbon. Xác nhận những kích thước mà dung sai bao gồm. Dung sai OD chặt chẽ không tự động có nghĩa là ID, độ đồng tâm, độ thẳng hoặc độ vuông góc cuối có cùng dung sai.
Sử dụng Đánh giá kích thước dựa trên bản vẽ để ngăn ngừa lỗi vừa vặn
Gửi bản vẽ khi ống vừa khít với trục, vào vỏ hoặc vào cụm bịt kín hoặc ổ trục. Đánh dấu các tính năng quan trọng thay vì dựa vào mô tả danh mục. Việc xem xét phải bao gồm:
- Giới hạn OD và ID, bao gồm độ dày thành yêu cầu;
- độ đồng tâm, độ thẳng và độ bầu dục cho phép khi việc lắp ráp phụ thuộc vào chúng;
- chiều dài cắt, độ vuông góc của các đầu, phần vát, rãnh, lỗ hoặc các chi tiết gia công khác;
- cấp vật liệu, kết cấu LCF hoặc SCF và tỷ lệ sợi carbon;
- phương pháp kiểm tra, kế hoạch lấy mẫu, bao bì và tài liệu.
Đối với kích thước ống PEEK bằng sợi carbon tùy chỉnh, việc xem xét bản vẽ thường hữu ích hơn việc chỉ yêu cầu kích thước danh nghĩa gần nhất. Nó bộc lộ những rủi ro về sự phù hợp trước khi sản xuất và cung cấp cho nhà cung cấp cơ sở rõ ràng về dụng cụ, gia công và kiểm tra.
Dữ liệu hiệu suất được công bố và giới hạn so sánh
Nhựa lý tưởng nêu rõ nhiệt độ biến dạng nhiệt trên 315°C và nhiệt độ sử dụng liên tục lên tới 260°C đối với thông tin sản phẩm PEEK được gia cố bằng sợi carbon. Những số liệu đó cho thấy khả năng chịu nhiệt độ cao, nhưng chúng không có nghĩa là ống có thể chịu tải cơ học tối đa liên tục ở 260°C. Tải trọng, độ dày của tường, thời gian tiếp xúc, nồng độ ứng suất và việc lắp đặt đều ảnh hưởng đến nhiệt độ thiết kế có thể sử dụng.
Sự thận trọng tương tự cũng áp dụng cho sự mài mòn và khả năng kháng hóa chất. PEEK chứa đầy carbon được thiết kế để đáp ứng các điều kiện ma sát, mài mòn, tải trọng và tiếp xúc với hóa chất đòi hỏi khắt khe, tuy nhiên hiệu suất phụ thuộc vào bề mặt tiếp xúc, áp suất, vận tốc, bôi trơn, nhiệt độ và nồng độ hóa học thực tế. Tuyên bố về khả năng tương thích hóa học đối với PEEK không được coi là sự chấp thuận cho mọi hỗn hợp dung môi, chất lỏng xử lý hoặc chu trình nhiệt độ.
Sử dụng các giá trị đã công bố để thu hẹp lựa chọn vật liệu, sau đó xác minh cấp chính xác. Yêu cầu xem xét biểu dữ liệu, mẫu hoặc ứng dụng khi hậu quả của lỗi cao. Ideal Plastic tuyên bố rằng có sẵn các mẫu miễn phí, có thể hỗ trợ kiểm tra độ vừa vặn hoặc kiểm tra nguyên mẫu có kiểm soát trước khi đặt hàng lớn hơn.
Ứng dụng cho hệ thống kiểm soát nhiệt độ cao, mài mòn, hóa học và tĩnh điện
Ống PEEK sợi carbon là ứng cử viên sáng giá cho các hệ thống công nghiệp kết hợp nhiệt với nhu cầu cơ khí. Các lĩnh vực đánh giá điển hình bao gồm:
- Bộ phận chịu lực hoặc truyền động:sợi carbon có thể tăng độ cứng và giảm độ lệch so với PEEK nguyên chất thông thường.
- Các tổ hợp tập trung vào mài mòn:hỗn hợp phù hợp với các ứng dụng liên quan đến ma sát và mài mòn, nhưng nhiệm vụ vật liệu giao phối và vận tốc áp suất vẫn cần được xem xét lại.
- Ống nhiệt độ cao:con số sử dụng liên tục ở 260°C đã nêu và HDT trên 315°C cung cấp điểm khởi đầu cho sàng lọc nhiệt chứ không phải là giới hạn thiết kế hoàn chỉnh.
- Thành phần quá trình hóa học:đánh giá môi trường, nồng độ, nhiệt độ và thời gian tiếp xúc cụ thể thay vì dựa vào từ “kháng hóa chất”.
- Thiết bị nhạy cảm với tĩnh điện:điện trở suất thấp đã nêu có thể có liên quan khi vấn đề tiêu tán điện tích; xác nhận các yêu cầu kiểm tra nối đất và điện cho phần đã hoàn thiện.
Sợi carbon cũng thường xuyên được so sánh với sợi thủy tinh. Sự lựa chọn tốt hơn phụ thuộc vào các đặc tính mục tiêu: PEEK chứa đầy carbon thường được chọn khi độ cứng, trọng lượng, trạng thái mài mòn hoặc khả năng tản điện là quan trọng hơn, trong khi quyết định cuối cùng yêu cầu dữ liệu cấp có thể so sánh thay vì chỉ tên chất độn.
Yêu cầu báo giá ống PEEK sợi carbon đã được xác minh từ Ideal Plastic
Gửi cho Nhựa lý tưởng bản vẽ hoặc thông số kỹ thuật rõ ràng cho bạnống PEEK gia cố bằng sợi carbon. Bao gồm nhiệt độ ứng dụng, tải trọng, điều kiện ma sát hoặc mài mòn, môi trường hóa học, yêu cầu kiểm soát tĩnh, OD, ID, chiều dài, dung sai, số lượng và mục tiêu phân phối.
Yêu cầu báo giá để xác định tỷ lệ phần trăm sợi carbon, cấu trúc LCF hoặc SCF, dung sai kích thước hiện hành, tài liệu kiểm tra, tính sẵn có của mẫu và liệu bộ phận đó được cung cấp dưới dạng ống hay được hoàn thiện bằng gia công. Ideal Plastic cung cấp các cấu hình PEEK bán thành phẩm và gia công từ Quảng Châu, Trung Quốc, bao gồm các ống và các bộ phận tùy chỉnh, với thời gian giao hàng tiêu chuẩn hoặc tùy chỉnh cho khách hàng quốc tế.
Để đánh giá lần đầu, hãy sử dụngtrang báo giá ống PEEK bằng sợi carbon tùy chỉnhvà đính kèm bản vẽ. Việc đánh giá cấp độ và kích thước đã được xác minh thường sẽ tiết kiệm nhiều thời gian hơn so với việc chọn ống CF30 danh nghĩa và điều chỉnh độ khít sau khi sản xuất.
