Câu trả lời ngắn gọn: chọn ống PEEK chứa đầy sợi carbon khi độ cứng và độ ổn định kích thước được tăng thêm sẽ chứng minh được sự cân bằng của nó
Ống PEEK là dạng bán thành phẩm rỗng được sử dụng dưới dạng cung cấp hoặc gia công thành các bộ phận như ống lót, ống bọc ngoài, vòng đệm, bộ phận van và thân cách điện. Sợi carbon được thêm vào khi PEEK không được lấp đầy không cung cấp đủ độ cứng, khả năng kiểm soát kích thước hoặc khả năng chống biến dạng dưới tải trọng cơ học và nhiệt.
Điều đó không làm cho vật liệu chứa đầy carbon trở thành sự lựa chọn cao cấp tự động. Nó có thể kém ổn định hơn PEEK nguyên chất, cứng hơn trên các dụng cụ cắt và khác biệt về điện. Quyết định đúng đắn phụ thuộc vào hướng tải, nhiệt độ, tiếp xúc với hóa chất, bề mặt tiếp xúc, yêu cầu về điện và lượng hàng dự kiến loại bỏ. Ưu đãi lý tưởng Quảng ChâuỐng PEEK chứa đầy sợi carbonvới hàm lượng sợi carbon có thể điều chỉnh từ 10% đến 40%; công ty xác định 30% là tỷ lệ thường được sử dụng.
Ống, ống và ống có thể mô tả cùng một loại bán thành phẩm—nhưng kích thước phải được nêu rõ ràng
Trong danh mục sản phẩm polyme, “ống PEEK”, “ống PEEK” và “ống PEEK” thường được sử dụng thay thế cho nhau. Người mua không nên cho rằng những điều khoản này tuân theo các quy ước về đường ống kim loại. Nhà cung cấp có thể mô tả một phôi gia công có thành dày thay vì một đường định mức áp suất dùng để vận chuyển chất lỏng khi lắp đặt.
Bản vẽ mua hàng, không phải danh từ, sẽ kiểm soát thứ tự. Nếu có liên quan đến dịch vụ chịu áp lực thì chỉ riêng kích thước của bán thành phẩm không tạo nên khả năng chịu áp lực. Hình dạng hoàn thiện, các mối nối, nhiệt độ, vật liệu, lịch sử tải trọng và tiêu chuẩn thiết kế hiện hành đều cần được xem xét kỹ thuật riêng biệt.
Xác định OD, ID, độ dày thành, chiều dài và dung sai gia công trên bản vẽ kích thước
Nêu rõ đường kính ngoài, đường kính trong và chiều dài, sau đó xác định xem mỗi giá trị là danh nghĩa, như sản xuất hay yêu cầu sau khi gia công. Bao gồm độ đồng tâm, độ thẳng, độ tròn, độ hoàn thiện bề mặt và tình trạng cuối nơi chúng ảnh hưởng đến phần hoàn thiện. Dung sai đường kính cộng hoặc trừ chung không kiểm soát độ đồng tâm từ lỗ khoan đến OD.
Để lại đủ lượng dư gia công để làm sạch bề mặt và sửa chữa các biến dạng dự kiến, nhưng không quá nhiều khiến chi phí vật liệu và thời gian gia công tăng lên một cách không cần thiết. Thành mỏng cần được chú ý đặc biệt: áp suất mâm cặp, nhiệt cắt và ứng suất dư có thể làm dịch chuyển lỗ khoan sau khi nó rời khỏi máy.
Coi phạm vi kích thước đã công bố và dung sai ±0,02 mm là tuyên bố để làm rõ chứ không đảm bảo cho mọi kết hợp ID/OD

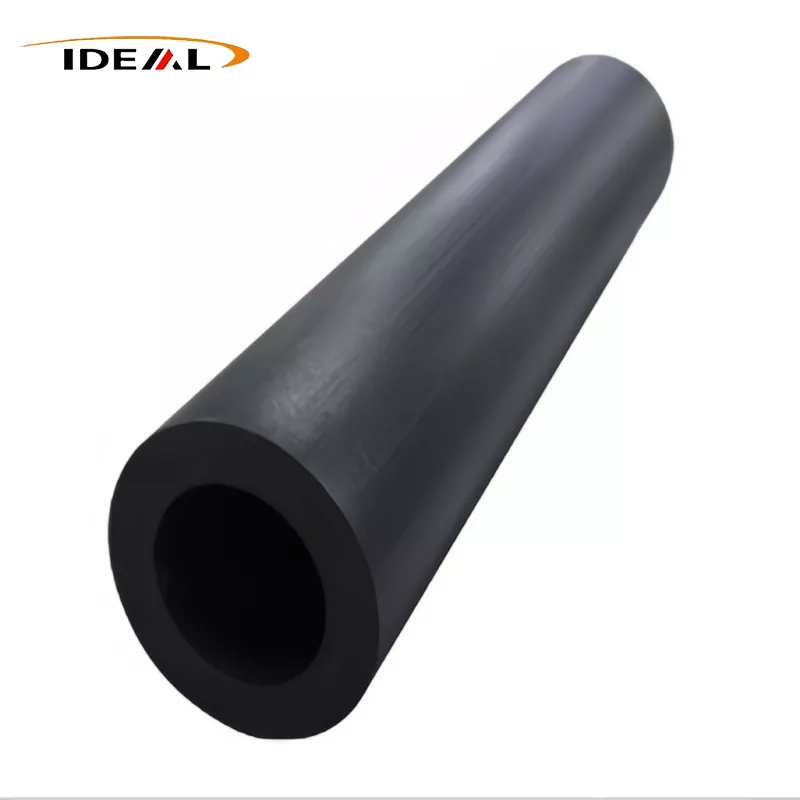

Trang sản phẩm của Quảng Châu Ideal liệt kê vật liệu màu đen, ID danh nghĩa là Φ20–458 mm, OD là Φ15–404 mm, chiều dài 1.000 mm và 3.000 mm và dung sai được nêu là ±0,02 mm. Những phạm vi đó không nên được đọc dưới dạng ma trận có các kích thước có thể thay thế được một cách tự do; một ống hợp lệ phải có OD lớn hơn ID của nó.
Trước khi đặt hàng, hãy hỏi xem có sẵn các kết hợp ID/OD nào và phạm vi dung sai có tính năng gì. Đồng thời xác nhận nhiệt độ đo, phương pháp kiểm tra, kế hoạch lấy mẫu, tiêu chí về độ thẳng và liệu dung sai có áp dụng cho bề mặt nguyên gốc hay bề mặt được gia công hay không. cácthông tin dung sai và kích thước ống PEEK đã công bốlà điểm bắt đầu RFQ hữu ích, không thay thế cho bản vẽ được chấp nhận.
Sợi carbon thay đổi những gì trong PEEK—và những gì nó không tự động cải thiện
Sợi carbon hạn chế chuyển động trong ma trận PEEK. Ở cấp độ và hướng phù hợp, điều đó thường làm tăng độ cứng, giảm sự thay đổi kích thước khi chịu tải và cải thiện độ ổn định khi nhiệt độ thay đổi. Những hiệu ứng này có thể giúp ống bọc được gia công giữ hình dạng hoặc giảm độ dão khi PEEK nguyên chất sẽ di chuyển quá nhiều.
Việc gia cố cũng giới thiệu tính định hướng. Lộ trình sản xuất và dòng nguyên liệu có thể căn chỉnh các sợi, do đó các đặc tính dọc trục và xuyên tường có thể khác nhau. Sợi carbon không tự động cải thiện mọi bề mặt mài mòn, bảo toàn khả năng cách điện hoặc tăng khả năng chống lại mọi hóa chất. Nó cũng có thể làm giảm độ dẻo và làm cho các cạnh dễ bị sứt mẻ hơn trong quá trình gia công hoặc lắp ráp mạnh mẽ.
So sánh các loại PEEK nguyên chất, chứa đầy sợi carbon và các loại PEEK đã được sửa đổi khác về độ cứng, độ mài mòn, đặc tính điện, khả năng tiếp xúc với hóa chất và khả năng gia công
| Yếu tố quyết định | trinh nữ PEEK | PEEK chứa đầy sợi carbon | Các lớp PEEK sửa đổi khác |
|---|---|---|---|
| Độ cứng và ổn định kích thước | Hữu ích khi độ dẻo dai và đặc tính vật liệu không được lấp đầy là ưu tiên hàng đầu | Thường được ưa chuộng khi độ võng, độ rão hoặc chuyển động nhiệt kiểm soát thiết kế | Các loại được gia cố bằng thủy tinh hoặc được gia cố khác có thể mang lại sự cân bằng khác nhau về độ cứng và đặc tính điện |
| Mặc | Hiệu suất phụ thuộc nhiều vào tải, tốc độ, nhiệt độ và mặt đối diện | Có thể cải thiện một số điều kiện mài mòn, nhưng sợi lộ ra có thể ảnh hưởng đến bề mặt tiếp xúc | Các cấp độ ổ trục có thể thích hợp hơn khi ma sát và độ mài mòn là yêu cầu chính |
| Hành vi điện | Thường được chọn ở nơi cần cách nhiệt | Có thể có điện trở suất thấp hơn, nhưng riêng tỷ lệ phần trăm cacbon không xác định được loại điện | Công thức có thể được điều chỉnh để cách nhiệt, kiểm soát tĩnh điện hoặc dẫn điện; xác minh dữ liệu thực tế |
| Gia công | Nói chung ít mài mòn hơn đối với các công cụ | Sợi carbon làm tăng độ mài mòn của dụng cụ và có thể góp phần làm vỡ cạnh | Phản hồi của công cụ phụ thuộc vào gói phụ |
Để gia công ống PEEK chứa đầy sợi carbon, hãy sử dụng dụng cụ sắc bén, phù hợp và bàn kẹp có kiểm soát. Theo dõi quá trình hoàn thiện lỗ khoan, sự sinh nhiệt và đứt sợi thay vì chỉ dựa vào số đo đường kính ngoài. Nếu việc tiếp xúc với hóa chất là nghiêm trọng, hãy đánh giá cấp độ hoàn chỉnh dựa trên chất lỏng, nồng độ, nhiệt độ, áp suất và thời gian tiếp xúc thực tế.
Nhãn “Ống PEEK 30% sợi carbon” không phải là thông số kỹ thuật vật liệu hoàn chỉnh
Tỷ lệ phần trăm cho bạn biết lượng chất độn nhưng không đủ để phê duyệt vật liệu. Bạn vẫn cần loại nhựa và hợp chất, quy trình sản xuất, dạng sợi, kiểm soát chất lượng và dữ liệu đặc tính cho kho được cung cấp. Làm rõ liệu tỷ lệ phần trăm đã nêu được xác định theo trọng lượng hay cơ sở khác.
Đồng thời hỏi xem ống có đến từ một lô sản xuất hay không và liệu nhà cung cấp có thể cung cấp hồ sơ kiểm tra liên quan đến lô hay không. Một nguyên mẫu được gia công sạch sẽ không chứng minh được rằng sản phẩm sau này sẽ hoạt động giống hệt nhau nếu hợp chất, quy trình hoặc hướng của sợi thay đổi. Phê duyệt loại và hình thức chứng khoán chính xác, không phải mô tả chung chung “30% CF PEEK”.
Dữ liệu của nhà cung cấp phải phù hợp với cấp thực tế, phương pháp thử nghiệm, định hướng sợi và điều kiện dịch vụ
Các giá trị của bảng dữ liệu chỉ hữu ích khi chúng đại diện cho tài liệu bạn sẽ nhận được. Kiểm tra hướng mẫu, điều hòa, nhiệt độ thử và phương pháp thử. Dữ liệu phiếu giảm giá đúc phun có thể không dự đoán được hoạt động của ống thành dày được gia công theo hướng sợi khác.
Đối với các ứng dụng nhiệt độ cao, hãy so sánh các đặc tính ở nhiệt độ sử dụng thay vì sử dụng các giá trị ở nhiệt độ phòng. Đối với dịch vụ hóa chất, cần tính đến ứng suất và nhiệt đồng thời. Nếu kích thước chật hẹp quan trọng, hãy yêu cầu các phép đo trên hình dạng được cung cấp và thống nhất cách các bộ phận sẽ được điều hòa trước khi kiểm tra.
Xác nhận thể tích và điện trở suất bề mặt trước khi xử lý PEEK chứa đầy sợi carbon làm chất dẫn điện hoặc tiêu tán tĩnh điện
Sợi carbon có thể làm giảm điện trở suất của PEEK, nhưng độ dẫn điện không phụ thuộc trực tiếp vào tỷ lệ phần trăm chất độn. Sự phân bố sợi, sự tiếp xúc giữa các sợi, hướng, độ dày thành và quá trình xử lý đều ảnh hưởng đến kết quả. Vật liệu được mô tả là được gia cố bằng carbon vẫn có thể bỏ lỡ phạm vi kháng cự yêu cầu của bạn.
Đặt điện trở suất thể tích hoặc phạm vi điện trở suất bề mặt cần thiết trên bản vẽ hoặc thông số kỹ thuật vật liệu, cùng với phương pháp thử nghiệm và các yêu cầu điều hòa. Nếu sự tiêu tán điện tích là quan trọng về mặt an toàn, hãy kiểm tra nguyên liệu ống đại diện hoặc các bộ phận đã hoàn thiện. Không thay thế chứng nhận hàm lượng carbon cho các phép đo điện.
Danh sách kiểm tra RFQ: xác nhận hàm lượng sợi carbon, hình học, dung sai, độ hoàn thiện bề mặt, hồ sơ kiểm tra, tài liệu tuân thủ, số lượng, thời gian thực hiện và giao hàng tới nơi
- Vật liệu:cấp PEEK chính xác, tỷ lệ sợi carbon và cách xác định tỷ lệ đó.
- hình học:OD, ID, tình trạng thành, chiều dài, tình trạng cuối và phụ cấp gia công.
- Kiểm soát:dung sai kích thước, độ đồng tâm, độ thẳng, độ tròn và yêu cầu hoàn thiện bề mặt.
- Hiệu suất:nhiệt độ sử dụng, tải trọng, hóa chất, bề mặt mài mòn và hoạt động điện cần thiết.
- Chứng cớ:dữ liệu thử nghiệm hiện hành, truy xuất nguồn gốc lô hàng, báo cáo kiểm tra và các tài liệu tuân thủ cần thiết.
- Điều kiện thương mại:nguyên mẫu và số lượng sản xuất, thời gian giao hàng, đóng gói, Incoterms và giao hàng tận nơi tại Hoa Kỳ.
- Chấp nhận:Bản sửa đổi đã được phê duyệt, phương pháp kiểm tra và quy trình xử lý hàng tồn kho không phù hợp.
